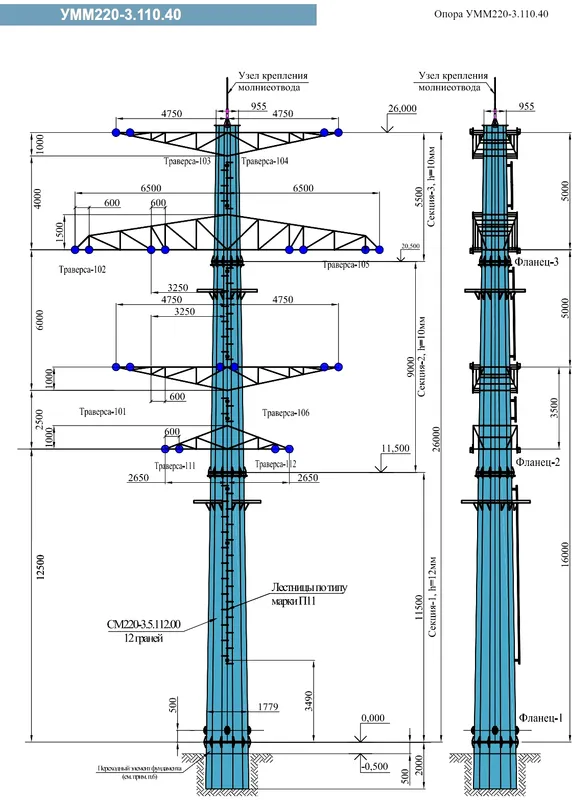

Анкерно-угловая опора УММ220-3.110.40пр. 0705-10-КМ.1011
Стальная опора воздушных линий электропередачи • ГОСТ 23118-2019 • Расчёт по ПУЭ-7 и СП 20.13330.2016
| Высота до траверсы / вылет | 6.5 м |
| Масса металлоконструкций | 19,48 т (19 481 кг) |
| Марка провода | По запросу |
| База / тип конструкции | Многогранная |
| Ветровой и гололедный район | По запросу |
| Марка конструкционной стали | С345 по ГОСТ 27772-2021 |
| Климатическое исполнение | У1 / УХЛ1 / ХЛ1 (сталь С345, t до −65 °C) |
Металлоконструкция рассчитана на скоростной напор ветра до 800 Па (I–IV ветровые районы) и гололедные отложения 15–25 мм по СП 20.13330 и ПУЭ-7. Сейсмическая стойкость подтверждена расчетом до 9 баллов. Завод производит опору из стали С245 по ГОСТ 27772-2021 (У1) или хладостойкой стали 09Г2С по ГОСТ 27772-2021 (УХЛ1/ХЛ1) со 100% контролем химического состава и ударной вязкости KCV при температуре минус 60 °C. Паспорт несущей способности конструкции Анкерно-угловая опора УММ220-3.110.40 на рабочее напряжение 220 кВ по документации 0705-10-КМ.1011. Опора служит для восприятия постоянного натяжения проводов и тросов на углах поворота трассы до 60°-90°. Ствол спроектирован как 3-цепная тонкостенная многогранная коническая оболочка (8–16 граней) из листового проката, сокращающая трудоемкость монтажа на объекте в 4 раза. В проектном профиле ВЛ при габарите 26.0 м и траверсе 6.5 м габаритный пролет нормируется величиной 302 м, ветровой — 317 м, а весовой пролет достигает 362 м. Тяговые усилия проводов АС 240/32 (ГОСТ 839-2019) воспринимаются траверсой с расчетным запасом при натяжении до 84 кН. Гирлянды сформированы стеклянными изоляторами ПС-120Б / ПС-160Д в одноцепных и двухцепных гирляндах. Тросостойка не установлена, фазная изоляция рассчитана на эксплуатацию без тросовой защиты по главе 2.5 ПУЭ-7. Монтаж на свайный фундамент осуществляется через фланцевый узел с базовой плитой на 24 анкерах М56 класса прочности 8.8/10.9 (ГОСТ Р 52644-2006), сопрягаемый с трубчатой сваей d=1020 мм либо ж/б ростверком по СП 24.13330. Защита от коррозии обеспечивается сплошным горячим цинкованием по ГОСТ 9.307-2021 слоем 80-120 мкм, формирующим барьерный и электрохимический протектор со сроком эксплуатации свыше полувека.
Нормативные параметры изготовления и эксплуатации Анкерно-угловая опора УММ220-3.110.40
Конструкция Анкерно-угловая опора УММ220-3.110.40 (типовой проект 0705-10-КМ.1011) изготавливается в строгом соответствии с требованиями ПУЭ-7, СП 20.13330.2016 и ГОСТ 23118-2019 с подбором марки стали под конструктивное исполнение и климатическую зону объекта.
| Технический параметр | Умеренное исполнение (У1, t ≥ −40 °C) | Северное исполнение (УХЛ1 / ХЛ1, t до −65 °C) | Нормативный документ |
|---|---|---|---|
| Марка конструкционной стали | С345 (низколегированный листовой прокат) | С345 (09Г2С-12 / 09Г2С-15) с контролем KCV при −60 °C | ГОСТ 27772-2021 |
| Антикоррозионная защита | Горячее цинкование 80–100 мкм | Горячее цинкование 100–120 мкм / Цинк + УР | ГОСТ 9.307-2021 |
| Метизная группа и болты | Класс прочности 5.8 / 8.8 (оцинкованные) | Хладостойкие болты/шпильки кл. 8.8 / 10.9 (сталь 09Г2С / 40Х) | ГОСТ Р 52644-2006 |
| Заводской контроль и приёмка | Контрольная сборка секций, сверка бирок КМД | 100% УЗК сварных швов + аттестация НАКС | ГОСТ 23118-2019 / ГОСТ 14782 |
Логистика, комплектация и монтаж Анкерно-угловая опора УММ220-3.110.40
Норма загрузки в еврофуру (из расчёта 12 т) и ж/д транспорт
Расчётная масса конструкции Анкерно-угловая опора УММ220-3.110.40 составляет 19,48 т (19 481 кг) (без учёта цинкового слоя ~3,5%). Из-за габаритов и массы крупноразмерных конических секций (при норме загрузки многогранных конструкций 12 тонн в еврофуру) перевозка 1 комплекта опоры выполняется на 2 автомашинах. При ж/д отправке норма загрузки полувагона также лимитируется геометрическим объёмом секций.
Применяемые марки конструкционной стали по ГОСТ 27772-2021
Многогранная опора Анкерно-угловая опора УММ220-3.110.40 изготавливается из низколегированной конструкционной стали класса прочности С345 по ГОСТ 27772-2021 во всех климатических исполнениях (для районов Крайнего Севера УХЛ1/ХЛ1 — с обязательным испытанием проката на ударную вязкость KCV при −60 °C).
Комплектация фундаментными болтами и метизной группой
Поставка включает полный комплект оцинкованных сборочных метизов класса прочности 5.8 / 8.8 / 10.9 по ведомости КМД. Фундаментные анкерные болты, закладные детали и кондукторы поставляются комплектом под тип фундамента (трубчатый свайный или железобетонные грибовидные подножники).
Требования к монтажу и заводскому контролю швов (100% УЗК)
Сварка ответственных элементов выполняется аттестованными специалистами НАКС. 100% ответственных стыков и фланцев проходят ультразвуковой контроль (УЗК по ГОСТ 14782). Изделия поставляются с маркировочными бирками для безошибочной сборки на объекте.
