АРТ: E1-4031010 кВH = 9 мМногограннаяПромежуточная
В наличии / Под заказ 15–20 дней

Промежуточно-угловая опора УПМ10-1пр. 22.0028

Стальная опора воздушных линий электропередачи • ГОСТ 23118-2019 • Расчёт по ПУЭ-7 и СП 20.13330.2016

СХЕМА КМ / КМД

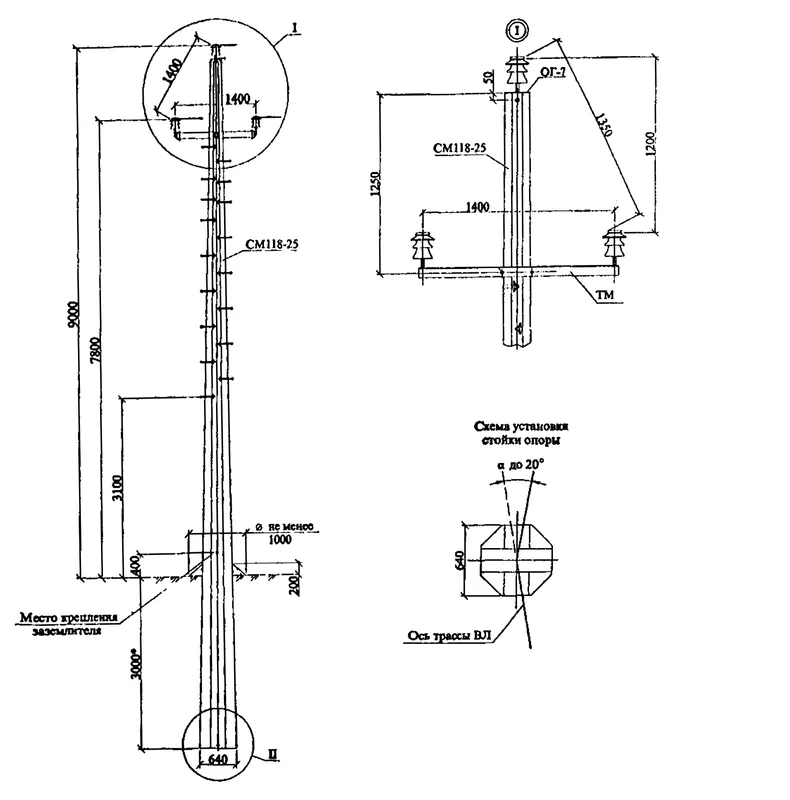

Чертёж КМД Промежуточно-угловая опора УПМ10-1
КЛЮЧЕВЫЕ ПАСПОРТНЫЕ ПАРАМЕТРЫГОСТ 23118-2019
Высота до траверсы / вылет1.4 м
Масса металлоконструкций677 кг
Марка проводаПо запросу
База / тип конструкцииМногогранная
Ветровой и гололедный районПо запросу
Марка конструкционной сталиС345 по ГОСТ 27772-2021
Климатическое исполнениеУ1 / УХЛ1 / ХЛ1 (сталь С345, t до −65 °C)
ОРИЕНТИРОВОЧНАЯ СТОИМОСТЬ И УСЛОВИЯ ПОСТАВКИ:
186 200 ₽
без НДС / ЗА ЕД. · Доставка рассчитывается в ТКП
Инженер ПТО: +7 (911) 150-27-77 (консультация и подбор КМД)
Норма загрузки: 17 компл. в еврофуру (из расчёта 12 т)
Комплект: метизы кл. 8.8/10.9, бирки КМД, сертификаты
Инженерный паспорт изделия и расчётные параметры Промежуточно-угловая опора УПМ10-1
Шифр документации: 22.0028

Прочностной расчет каркаса по СП 20.13330 гарантирует работу в I–IV районах по ветру (напор W0 до 800 Па) и II–IV районах по гололеду (толщина муфты 15–25 мм по ПУЭ-7). Сейсмостойкость изделия достигает 9 баллов по шкале MSK-64. Выбор марки стали базируется на ГОСТ 27772-2021: конструкционная сталь С245 (зона У1, t до -40 °C) либо хладостойкая сталь 09Г2С категории 15 (УХЛ1/ХЛ1, t до -65 °C) с криогенными испытаниями KCV при минус 60 °C. Инженерный паспорт электросетевой опоры Промежуточно-угловая опора УПМ10-1 (10 кВ, типовой проект 22.0028). Назначение изделия — поддержание проводов фаз и троса на прямолинейных перегонах ВЛ в проектном режиме. Стойка из гнутого листового проката многогранного сечения (8–16 граней) обладает повышенной аэродинамической эффективностью и минимальным землеотводом под фундамент. С учетом высоты подвеса проводов 9.0 м (траверса 1.4 м) предельные пролеты составляют: габаритный Lгаб = 81 м, расчетный ветровой 88 м, весовой в период гололеда 98 м. Фазная ошиновка оптимизирована под сталеалюминевый провод АС 95/16 по ГОСТ 839-2019, допустимое натяжение фазы составляет 13 кН. Комплектуется подвесными изоляторами ПС-70Е или полимерными изоляторами типа ЛК-70 по ГОСТ 28856. Подвеска грозотроса проектом не предусмотрена с учетом специфики района прохождения трассы ВЛ по условиям ПУЭ-7. Монтаж на свайный фундамент осуществляется через фланцевый узел с базовой плитой на 8 анкерах М36 класса прочности 8.8/10.9 (ГОСТ Р 52644-2006), сопрягаемый с трубчатой сваей d=530 мм либо ж/б ростверком по СП 24.13330. Защита от коррозии обеспечивается сплошным горячим цинкованием по ГОСТ 9.307-2021 слоем 80-120 мкм, формирующим барьерный и электрохимический протектор со сроком эксплуатации свыше полувека.

Стандарты ПТО и нормативный контроль

Нормативные параметры изготовления и эксплуатации Промежуточно-угловая опора УПМ10-1

Конструкция Промежуточно-угловая опора УПМ10-1 (типовой проект 22.0028) изготавливается в строгом соответствии с требованиями ПУЭ-7, СП 20.13330.2016 и ГОСТ 23118-2019 с подбором марки стали под конструктивное исполнение и климатическую зону объекта.

Технический параметрУмеренное исполнение (У1, t ≥ −40 °C)Северное исполнение (УХЛ1 / ХЛ1, t до −65 °C)Нормативный документ
Марка конструкционной сталиС345 (низколегированный листовой прокат)С345 (09Г2С-12 / 09Г2С-15) с контролем KCV при −60 °CГОСТ 27772-2021
Антикоррозионная защитаГорячее цинкование 80–100 мкмГорячее цинкование 100–120 мкм / Цинк + УРГОСТ 9.307-2021
Метизная группа и болтыКласс прочности 5.8 / 8.8 (оцинкованные)Хладостойкие болты/шпильки кл. 8.8 / 10.9 (сталь 09Г2С / 40Х)ГОСТ Р 52644-2006
Заводской контроль и приёмкаКонтрольная сборка секций, сверка бирок КМД100% УЗК сварных швов + аттестация НАКСГОСТ 23118-2019 / ГОСТ 14782
Инженерно-логистический регламент

Логистика, комплектация и монтаж Промежуточно-угловая опора УПМ10-1

Норма загрузки в еврофуру (из расчёта 12 т) и ж/д транспорт

Расчётная масса конструкции Промежуточно-угловая опора УПМ10-1 составляет 677 кг (без учёта цинкового слоя ~3,5%). Исходя из производственной нормы загрузки многогранных секций 12 тонн в стандартную еврофуру, в одну машину помещается ориентировочно 17 компл. При железнодорожной отправке загрузка полувагона определяется габаритным объёмом конических секций (даже при укладке «валетом» фактическая загрузка существенно ниже номинальной грузоподъёмности вагона).

Применяемые марки конструкционной стали по ГОСТ 27772-2021

Многогранная опора Промежуточно-угловая опора УПМ10-1 изготавливается из низколегированной конструкционной стали класса прочности С345 по ГОСТ 27772-2021 во всех климатических исполнениях (для районов Крайнего Севера УХЛ1/ХЛ1 — с обязательным испытанием проката на ударную вязкость KCV при −60 °C).

Комплектация фундаментными болтами и метизной группой

Поставка включает полный комплект оцинкованных сборочных метизов класса прочности 5.8 / 8.8 / 10.9 по ведомости КМД. Фундаментные анкерные болты, закладные детали и кондукторы поставляются комплектом под тип фундамента (трубчатый свайный или железобетонные грибовидные подножники).

Требования к монтажу и заводскому контролю швов (100% УЗК)

Сварка ответственных элементов выполняется аттестованными специалистами НАКС. 100% ответственных стыков и фланцев проходят ультразвуковой контроль (УЗК по ГОСТ 14782). Изделия поставляются с маркировочными бирками для безошибочной сборки на объекте.
