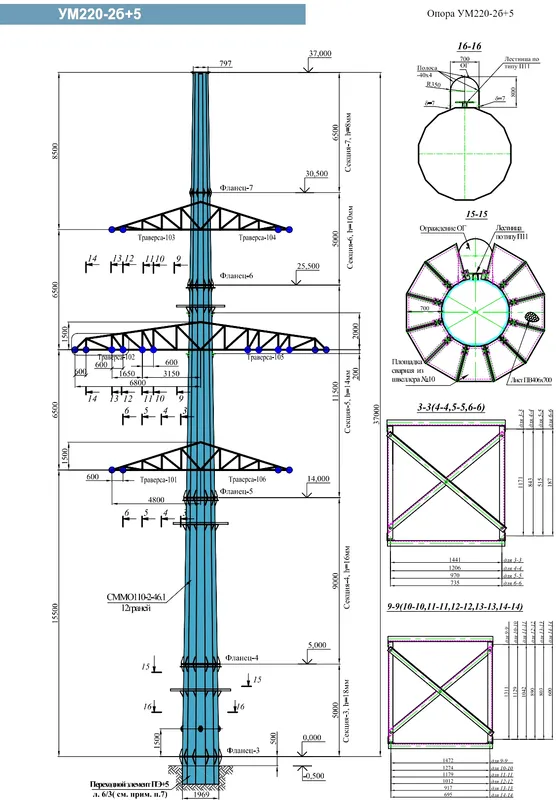

Анкерно-угловая опора УМ220-2б+5пр. 2009-10-КМ.2
Стальная опора воздушных линий электропередачи • ГОСТ 23118-2019 • Расчёт по ПУЭ-7 и СП 20.13330.2016
| Высота до траверсы / вылет | 4.8 м |
| Масса металлоконструкций | 32,2 т (32 200 кг) |
| Марка провода | По запросу |
| База / тип конструкции | Многогранная |
| Ветровой и гололедный район | По запросу |
| Марка конструкционной стали | С345 по ГОСТ 27772-2021 |
| Климатическое исполнение | У1 / УХЛ1 / ХЛ1 (сталь С345, t до −65 °C) |
Металлоконструкция рассчитана на скоростной напор ветра до 800 Па (I–IV ветровые районы) и гололедные отложения 15–25 мм по СП 20.13330 и ПУЭ-7. Сейсмическая стойкость подтверждена расчетом до 9 баллов. Завод производит опору из стали С245 по ГОСТ 27772-2021 (У1) или хладостойкой стали 09Г2С по ГОСТ 27772-2021 (УХЛ1/ХЛ1) со 100% контролем химического состава и ударной вязкости KCV при температуре минус 60 °C. Спецификация заводского изготовления опоры Анкерно-угловая опора УМ220-2б+5 на напряжение 220 кВ (2009-10-КМ.2). Конструкция сертифицирована для восприятия постоянного натяжения проводов и тросов на углах поворота трассы до 60°-90°. Многогранная 2-цепная металлоконструкция стойки переменного диаметра (8-16 граней) гарантирует высокую пространственную устойчивость при ветровом напоре. Параметры ствола (высота 37.0 м, длина траверсы от оси 4.8 м) рассчитаны на межфазный габаритный пролет 421 м, ветровой пролет 442 м и весовой пролет 518 м. Тяговые усилия проводов АС 400/51 (ГОСТ 839-2019) воспринимаются траверсой с расчетным запасом при натяжении до 87 кН. Гирлянды сформированы стеклянными изоляторами ПС-120Б / ПС-160Д в одноцепных и двухцепных гирляндах. Тросостойка не установлена, фазная изоляция рассчитана на эксплуатацию без тросовой защиты по главе 2.5 ПУЭ-7. Крепление ствола к основанию запроектировано фланцевым с 32 шпильками М56 (класс 8.8/10.9 по ГОСТ Р 52644-2006), адаптированным под трубчатые сваи d=1220 мм и ростверки СП 24.13330. Металлопрокат защищен заводским горячим цинком по ГОСТ 9.307-2021 (толщина 80–120 мкм), предотвращающим коррозионные повреждения в промышленных атмосферах на срок не менее 50 лет.
Нормативные параметры изготовления и эксплуатации Анкерно-угловая опора УМ220-2б+5
Конструкция Анкерно-угловая опора УМ220-2б+5 (типовой проект 2009-10-КМ.2) изготавливается в строгом соответствии с требованиями ПУЭ-7, СП 20.13330.2016 и ГОСТ 23118-2019 с подбором марки стали под конструктивное исполнение и климатическую зону объекта.
| Технический параметр | Умеренное исполнение (У1, t ≥ −40 °C) | Северное исполнение (УХЛ1 / ХЛ1, t до −65 °C) | Нормативный документ |
|---|---|---|---|
| Марка конструкционной стали | С345 (низколегированный листовой прокат) | С345 (09Г2С-12 / 09Г2С-15) с контролем KCV при −60 °C | ГОСТ 27772-2021 |
| Антикоррозионная защита | Горячее цинкование 80–100 мкм | Горячее цинкование 100–120 мкм / Цинк + УР | ГОСТ 9.307-2021 |
| Метизная группа и болты | Класс прочности 5.8 / 8.8 (оцинкованные) | Хладостойкие болты/шпильки кл. 8.8 / 10.9 (сталь 09Г2С / 40Х) | ГОСТ Р 52644-2006 |
| Заводской контроль и приёмка | Контрольная сборка секций, сверка бирок КМД | 100% УЗК сварных швов + аттестация НАКС | ГОСТ 23118-2019 / ГОСТ 14782 |
Логистика, комплектация и монтаж Анкерно-угловая опора УМ220-2б+5
Норма загрузки в еврофуру (из расчёта 12 т) и ж/д транспорт
Расчётная масса конструкции Анкерно-угловая опора УМ220-2б+5 составляет 32,2 т (32 200 кг) (без учёта цинкового слоя ~3,5%). Из-за габаритов и массы крупноразмерных конических секций (при норме загрузки многогранных конструкций 12 тонн в еврофуру) перевозка 1 комплекта опоры выполняется на 3 автомашинах. При ж/д отправке норма загрузки полувагона также лимитируется геометрическим объёмом секций.
Применяемые марки конструкционной стали по ГОСТ 27772-2021
Многогранная опора Анкерно-угловая опора УМ220-2б+5 изготавливается из низколегированной конструкционной стали класса прочности С345 по ГОСТ 27772-2021 во всех климатических исполнениях (для районов Крайнего Севера УХЛ1/ХЛ1 — с обязательным испытанием проката на ударную вязкость KCV при −60 °C).
Комплектация фундаментными болтами и метизной группой
Поставка включает полный комплект оцинкованных сборочных метизов класса прочности 5.8 / 8.8 / 10.9 по ведомости КМД. Фундаментные анкерные болты, закладные детали и кондукторы поставляются комплектом под тип фундамента (трубчатый свайный или железобетонные грибовидные подножники).
Требования к монтажу и заводскому контролю швов (100% УЗК)
Сварка ответственных элементов выполняется аттестованными специалистами НАКС. 100% ответственных стыков и фланцев проходят ультразвуковой контроль (УЗК по ГОСТ 14782). Изделия поставляются с маркировочными бирками для безошибочной сборки на объекте.
