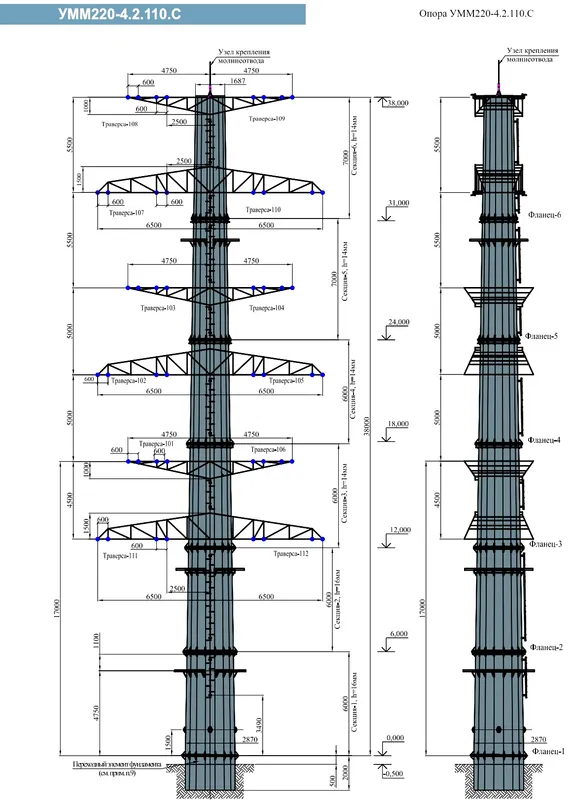

Анкерно-угловая опора УММ220-4.2.110.Спр. 2702-10-КМ.6
Стальная опора воздушных линий электропередачи • ГОСТ 23118-2019 • Расчёт по ПУЭ-7 и СП 20.13330.2016
| Высота до траверсы / вылет | — |
| Масса металлоконструкций | 59,82 т (59 822 кг) |
| Марка провода | По запросу |
| База / тип конструкции | Многогранная |
| Ветровой и гололедный район | По запросу |
| Марка конструкционной стали | С345 по ГОСТ 27772-2021 |
| Климатическое исполнение | У1 / УХЛ1 / ХЛ1 (сталь С345, t до −65 °C) |
Паспорт несущей способности конструкции Анкерно-угловая опора УММ220-4.2.110.С на рабочее напряжение 220 кВ по документации 2702-10-КМ.6. Опора служит для восприятия постоянного натяжения проводов и тросов на углах поворота трассы до 60°-90°. Ствол спроектирован как 4-цепная тонкостенная многогранная коническая оболочка (8–16 граней) из листового проката, сокращающая трудоемкость монтажа на объекте в 4 раза. В проектном профиле ВЛ при габарите 4.2 м и траверсе 3.5 м габаритный пролет нормируется величиной 246 м, ветровой — 256 м, а весовой пролет достигает 317 м. Климатическая устойчивость каркаса соответствует нормам I–IV ветровых зон по СП 20.13330 (давление W0 до 0.8 кПа) и районов по гололеду II–IV по ПУЭ-7 (bЭ = 15–25 мм). Несущая способность сохраняется при сейсмических толчках до 9 баллов по MSK-64. Материальное исполнение У1 предусматривает прокат С245 по ГОСТ 27772-2021. В арктической модификации ХЛ1/УХЛ1 каркас изготавливается из стали 09Г2С-12 (С345) по ГОСТ 27772-2021 с обязательным тестом KCV-60 >= 34 Дж/см². Крепление ствола к основанию запроектировано фланцевым с 32 шпильками М56 (класс 8.8/10.9 по ГОСТ Р 52644-2006), адаптированным под трубчатые сваи d=1220 мм и ростверки СП 24.13330. Металлопрокат защищен заводским горячим цинком по ГОСТ 9.307-2021 (толщина 80–120 мкм), предотвращающим коррозионные повреждения в промышленных атмосферах на срок не менее 50 лет. Нагрузочная способность консолей траверсы выдерживает подвеску провода АС 240/32 по ГОСТ 839-2019 при расчетном тяжении 93 кН. Подвеска проводов осуществляется стеклянными изоляторами ПС-120Б / ПС-160Д в одноцепных и двухцепных гирляндах. Проектным решением исключена подвеска грозотроса исходя из низкого уровня грозовых поражений трассы.
Нормативные параметры изготовления и эксплуатации Анкерно-угловая опора УММ220-4.2.110.С
Конструкция Анкерно-угловая опора УММ220-4.2.110.С (типовой проект 2702-10-КМ.6) изготавливается в строгом соответствии с требованиями ПУЭ-7, СП 20.13330.2016 и ГОСТ 23118-2019 с подбором марки стали под конструктивное исполнение и климатическую зону объекта.
| Технический параметр | Умеренное исполнение (У1, t ≥ −40 °C) | Северное исполнение (УХЛ1 / ХЛ1, t до −65 °C) | Нормативный документ |
|---|---|---|---|
| Марка конструкционной стали | С345 (низколегированный листовой прокат) | С345 (09Г2С-12 / 09Г2С-15) с контролем KCV при −60 °C | ГОСТ 27772-2021 |
| Антикоррозионная защита | Горячее цинкование 80–100 мкм | Горячее цинкование 100–120 мкм / Цинк + УР | ГОСТ 9.307-2021 |
| Метизная группа и болты | Класс прочности 5.8 / 8.8 (оцинкованные) | Хладостойкие болты/шпильки кл. 8.8 / 10.9 (сталь 09Г2С / 40Х) | ГОСТ Р 52644-2006 |
| Заводской контроль и приёмка | Контрольная сборка секций, сверка бирок КМД | 100% УЗК сварных швов + аттестация НАКС | ГОСТ 23118-2019 / ГОСТ 14782 |
Логистика, комплектация и монтаж Анкерно-угловая опора УММ220-4.2.110.С
Норма загрузки в еврофуру (из расчёта 12 т) и ж/д транспорт
Расчётная масса конструкции Анкерно-угловая опора УММ220-4.2.110.С составляет 59,82 т (59 822 кг) (без учёта цинкового слоя ~3,5%). Из-за габаритов и массы крупноразмерных конических секций (при норме загрузки многогранных конструкций 12 тонн в еврофуру) перевозка 1 комплекта опоры выполняется на 5 автомашинах. При ж/д отправке норма загрузки полувагона также лимитируется геометрическим объёмом секций.
Применяемые марки конструкционной стали по ГОСТ 27772-2021
Многогранная опора Анкерно-угловая опора УММ220-4.2.110.С изготавливается из низколегированной конструкционной стали класса прочности С345 по ГОСТ 27772-2021 во всех климатических исполнениях (для районов Крайнего Севера УХЛ1/ХЛ1 — с обязательным испытанием проката на ударную вязкость KCV при −60 °C).
Комплектация фундаментными болтами и метизной группой
Поставка включает полный комплект оцинкованных сборочных метизов класса прочности 5.8 / 8.8 / 10.9 по ведомости КМД. Фундаментные анкерные болты, закладные детали и кондукторы поставляются комплектом под тип фундамента (трубчатый свайный или железобетонные грибовидные подножники).
Требования к монтажу и заводскому контролю швов (100% УЗК)
Сварка ответственных элементов выполняется аттестованными специалистами НАКС. 100% ответственных стыков и фланцев проходят ультразвуковой контроль (УЗК по ГОСТ 14782). Изделия поставляются с маркировочными бирками для безошибочной сборки на объекте.
