АРТ: E1-40689220 кВH = 39.1 мРешетчатаяАнкерно-угловая
В наличии / Под заказ 15–20 дней

Анкерно-угловая опора У220-7+14пр. 3.407-120 (9293тм-т2)

Стальная опора воздушных линий электропередачи • ГОСТ 23118-2019 • Расчёт по ПУЭ-7 и СП 20.13330.2016

СХЕМА КМ / КМД

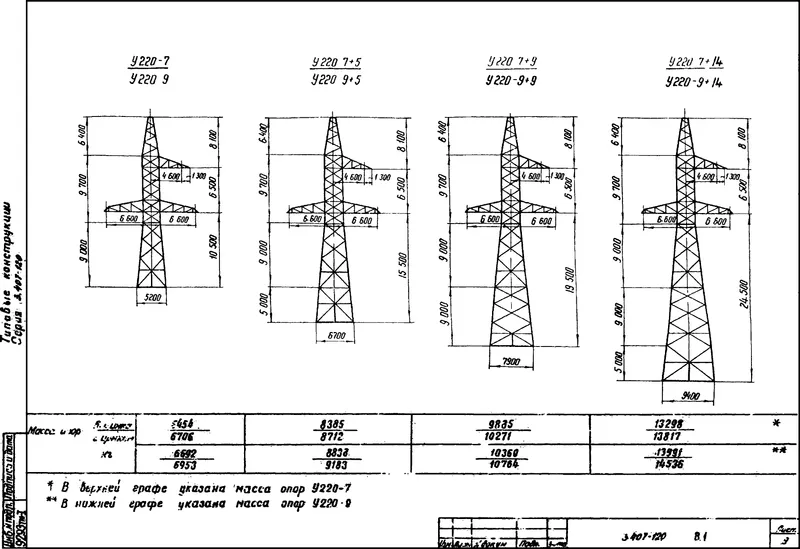

Чертёж КМД Анкерно-угловая опора У220-7+14
КЛЮЧЕВЫЕ ПАСПОРТНЫЕ ПАРАМЕТРЫГОСТ 23118-2019
Высота до траверсы / вылет6.6 м
Масса металлоконструкций13,3 т (13 298 кг)
Марка проводаАС 95/16 — АС 150/24
База / тип конструкцииРешетчатая
Ветровой и гололедный районI–IV
Марка конструкционной сталиСт3 (Ст3сп5) / С245 (09Г2С — по проекту)
Климатическое исполнениеУ1 (Ст3 / С245) · УХЛ1 (09Г2С по проекту)
ОРИЕНТИРОВОЧНАЯ СТОИМОСТЬ И УСЛОВИЯ ПОСТАВКИ:
2 726 100 ₽
без НДС / ЗА ЕД. · Доставка рассчитывается в ТКП
Инженер ПТО: +7 (911) 150-27-77 (консультация и подбор КМД)
Норма загрузки: 1 компл. в еврофуру (из расчёта 17 т)
Комплект: метизы кл. 8.8/10.9, бирки КМД, сертификаты
Инженерный паспорт изделия и расчётные параметры Анкерно-угловая опора У220-7+14
Шифр документации: 3.407-120 (9293тм-т2)

Инженерный паспорт металлоконструкции Анкерно-угловая опора У220-7+14 (ВЛ 220 кВ, типовой проект 3.407-120 (9293тм-т2)). Конструкция предназначена для восприятия постоянного натяжения проводов и тросов на углах поворота трассы до 60°-90°. Ствол опоры представляет собой одноцепный пространственный решетчатый каркас пирамидально-призматического типа из горячекатаного равнополочного уголка на болтовых соединениях. При строительной высоте 39.1 м и длине траверсы 6.6 м расчетный габаритный пролет трассы составляет Lгаб = 422 м, ветровой пролет — Lветр = 439 м, а весовой пролет при расчетном гололеде равен Lвес = 525 м. Конструкция аттестована для ветровых районов I–IV по СП 20.13330.2016 (ветровое давление до 800 Па) и зон обледенения II–IV по ПУЭ-7 (стенка льда 15–25 мм). Допустимая сейсмичность площадки строительства — до 9 баллов по СП 14.13330. В зависимости от температурного режима опора поставляется из стали С245/С255 по ГОСТ 27772-2021 (для t >= -40 °C) или низколегированной стали 09Г2С марки С345 по ГОСТ 27772-2021 с подтвержденной вязкостью KCV при -60 °C не менее 34 Дж/см². Опорные пяты поясов соединены шпильками М42 (класс 8.8 по ГОСТ Р 52644-2006) с подножниками типоразмера Ф4-А по серии 3.407.9-158 или монолитными ростверками по СП 24.13330. Металлопрокат защищен заводским горячим цинком по ГОСТ 9.307-2021 (толщина 80–120 мкм), предотвращающим коррозионные повреждения в промышленных атмосферах на срок не менее 50 лет. Проводниковый тракт адаптирован к проводам АС 240/32 (ГОСТ 839-2019) с расчетным натяжением при гололеде 88 кН. Линейная подвеска укомплектована стеклянными изоляторами ПС-120Б / ПС-160Д в одноцепных и двухцепных гирляндах. Для защиты линии от грозовых перенапряжений смонтирована тросовая надставка под проводящий канат ГОСТ 3063-80 либо кабель связи ОКГТ.

Стандарты ПТО и нормативный контроль

Нормативные параметры изготовления и эксплуатации Анкерно-угловая опора У220-7+14

Конструкция Анкерно-угловая опора У220-7+14 (типовой проект 3.407-120 (9293тм-т2)) изготавливается в строгом соответствии с требованиями ПУЭ-7, СП 20.13330.2016 и ГОСТ 23118-2019 с подбором марки стали под конструктивное исполнение и климатическую зону объекта.

Технический параметрУмеренное исполнение (У1, t ≥ −40 °C)Северное исполнение (УХЛ1 / ХЛ1, t до −65 °C)Нормативный документ
Марка конструкционной сталиСт3 (Ст3сп5) / С245 (базовое исполнение)09Г2С / С345 (по специальному требованию проекта, KCV при −60 °C)ГОСТ 27772-2021
Антикоррозионная защитаГорячее цинкование 80–100 мкмГорячее цинкование 100–120 мкм / Цинк + УРГОСТ 9.307-2021
Метизная группа и болтыКласс прочности 5.8 / 8.8 (оцинкованные)Хладостойкие болты/шпильки кл. 8.8 / 10.9 (сталь 09Г2С / 40Х)ГОСТ Р 52644-2006
Заводской контроль и приёмкаКонтрольная сборка секций, сверка бирок КМД100% УЗК сварных швов + аттестация НАКСГОСТ 23118-2019 / ГОСТ 14782
Инженерно-логистический регламент

Логистика, комплектация и монтаж Анкерно-угловая опора У220-7+14

Норма загрузки в еврофуру (из расчёта 17 т) и ж/д транспорт

Расчётная масса конструкции Анкерно-угловая опора У220-7+14 составляет 13,3 т (13 298 кг) (без учёта цинкового слоя ~3,5%). Исходя из нормы загрузки решётчатых конструкций 17 тонн в стандартную еврофуру (компактная пакетная укладка углового проката), в одну машину помещается ориентировочно 1 компл.

Применяемые марки конструкционной стали по ГОСТ 27772-2021

В базовом исполнении (умеренный климат У1) конструкция Анкерно-угловая опора У220-7+14 изготавливается из углеродистой стали Ст3 (Ст3сп5) или С245 по ГОСТ 27772-2021. По специальному требованию проекта и для северных районов с расчётной температурой ниже −40 °C (исполнение УХЛ1/ХЛ1) применяется низколегированная сталь 09Г2С (С345).

Комплектация фундаментными болтами и метизной группой

Поставка включает полный комплект оцинкованных сборочных метизов класса прочности 5.8 / 8.8 / 10.9 по ведомости КМД. Фундаментные анкерные болты, закладные детали и кондукторы поставляются комплектом под тип фундамента (трубчатый свайный или железобетонные грибовидные подножники).

Требования к монтажу и заводскому контролю швов (100% УЗК)

Сварка ответственных элементов выполняется аттестованными специалистами НАКС. 100% ответственных стыков и фланцев проходят ультразвуковой контроль (УЗК по ГОСТ 14782). Изделия поставляются с маркировочными бирками для безошибочной сборки на объекте.
