ВВЕДЕНИЕ

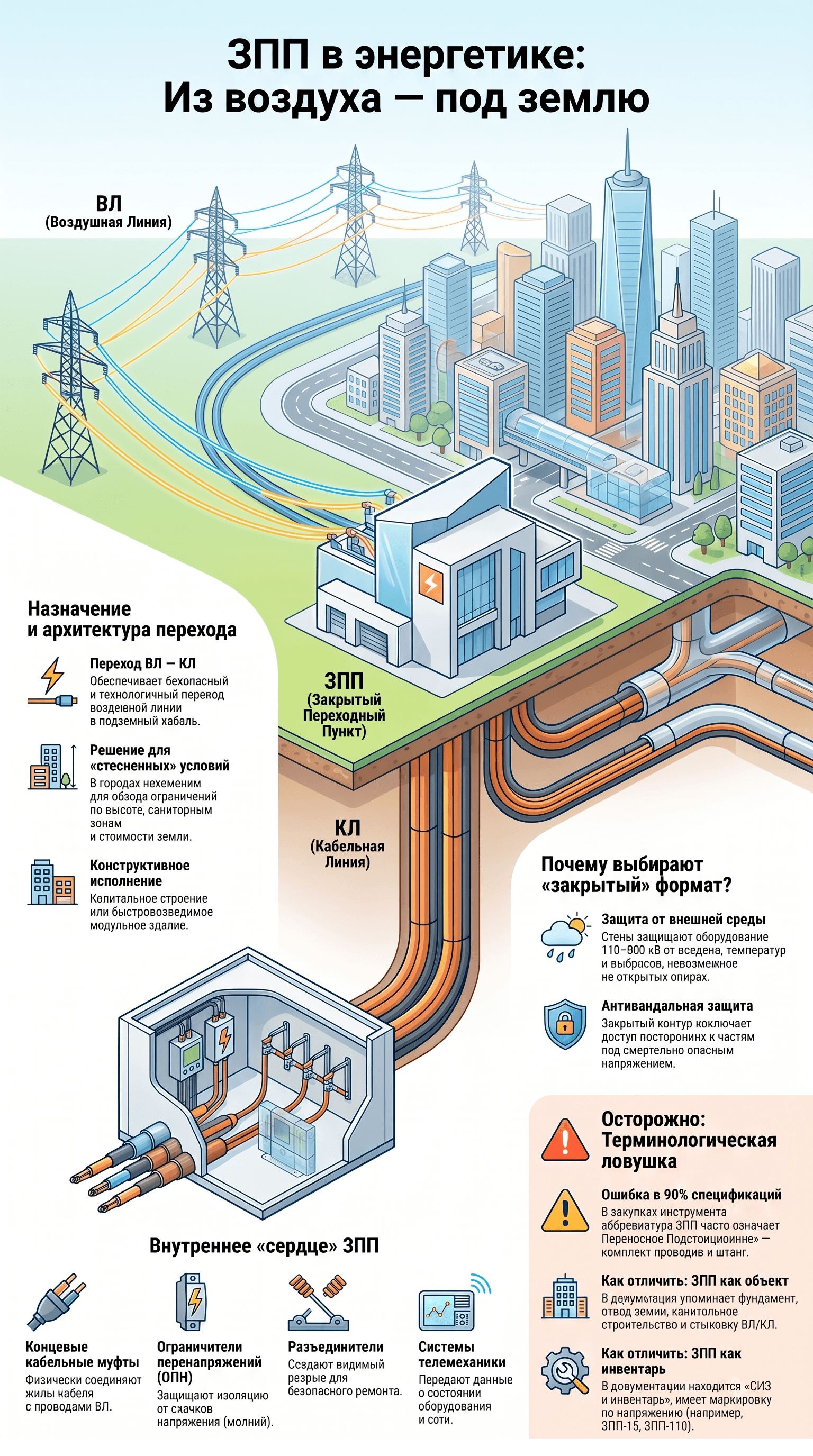

Представьте высоковольтную линию 110 кВ, которая тянется через поля и леса, но при подходе к плотной городской застройке внезапно обрывается, упираясь в глухое бетонное или модульное здание. Дальше проводов нет. Энергия уходит под землю. Это здание — закрытый переходный пункт (ЗПП).
Для чего нужен ЗПП
Главная задача закрытого переходного пункта — безопасный перевод воздушной линии электропередачи (ВЛ) в подземную кабельную линию (КЛ).
В городе часто невозможно тянуть воздушные высоковольтные линии: мешают высотные здания, строгие санитарные нормы охранных зон ЛЭП и высокая стоимость земли. ЗПП принимает высокое напряжение с воздушных проводов и направляет его в изолированный подземный кабель, освобождая наземное пространство.
Внутри капитального или модульного здания ЗПП располагается электротехническое оборудование:
- Концевые кабельные муфты, соединяющие жилы подземного кабеля с воздушными проводами.
- Ограничители перенапряжений (ОПН), защищающие подземный кабель от скачков напряжения (например, при ударе молнии в воздушную линию).
- Разъединители, обеспечивающие видимый разрыв цепи при ремонте.
- Системы телемеханики, передающие диспетчеру данные о состоянии сети.
Почему выбран «закрытый» формат?
На открытых пространствах за чертой города переход ВЛ в КЛ часто делают прямо на анкерной опоре (это называется открытым переходным пунктом). Оборудование висит на высоте и открыто ветрам, снегу и дождю.
В условиях стесненной промышленной или городской застройки применяется закрытое исполнение. Капитальные стены ЗПП выполняют две функции:
- Защита изоляции: Защита высоковольтного оборудования от агрессивных выбросов предприятий, осадков и резких температурных перепадов, что критически важно для муфт классов 110–500 кВ.
- Антивандальная защита: Предотвращение доступа посторонних лиц к оборудованию, находящемуся под смертельно опасным напряжением.
Осторожно: терминологическая путаница
При комплектации объектов энергетики аббревиатура ЗПП регулярно вызывает ошибки у специалистов отделов закупок.
В 90% спецификаций электротехнического инструмента аббревиатура ЗПП расшифровывается иначе: заземление переносное подстанционное. Это средство индивидуальной защиты (СИЗ). Оно представляет собой комплект из медных проводов, струбцин и изолирующих штанг, который электромонтеры вручную устанавливают на отключенные токоведущие части, чтобы защитить бригаду в случае ошибочной подачи напряжения.
Как отличить в проектной документации:
- Если речь идет о капитальном строительстве, отводе земли, фундаменте или стыковке ВЛ/КЛ — это закрытый переходный пункт [1].
- Если ЗПП указано в разделе «Инвентарь и защита» с привязкой к классу напряжения (например, ЗПП-15, ЗПП-110) — это переносное заземление [2].
Источники и проверяемые данные
- Проектирование переходов ВЛ-КЛ: Техническое обоснование устройства закрытых пунктов для перехода воздушной линии в кабельную и расчет их молниезащиты. Инженерные материалы ZANDZ: «Проектируем молниезащиту для закрытого переходного пункта 110 кВ».
- Средства защиты в электроустановках: Каталоги и спецификации электротехнического инструмента, классифицирующего ЗПП как переносное заземление (в соответствии с ГОСТ Р 51853-2001). Пример номенклатуры приборов: Neokip.
