АННОТАЦИЯ

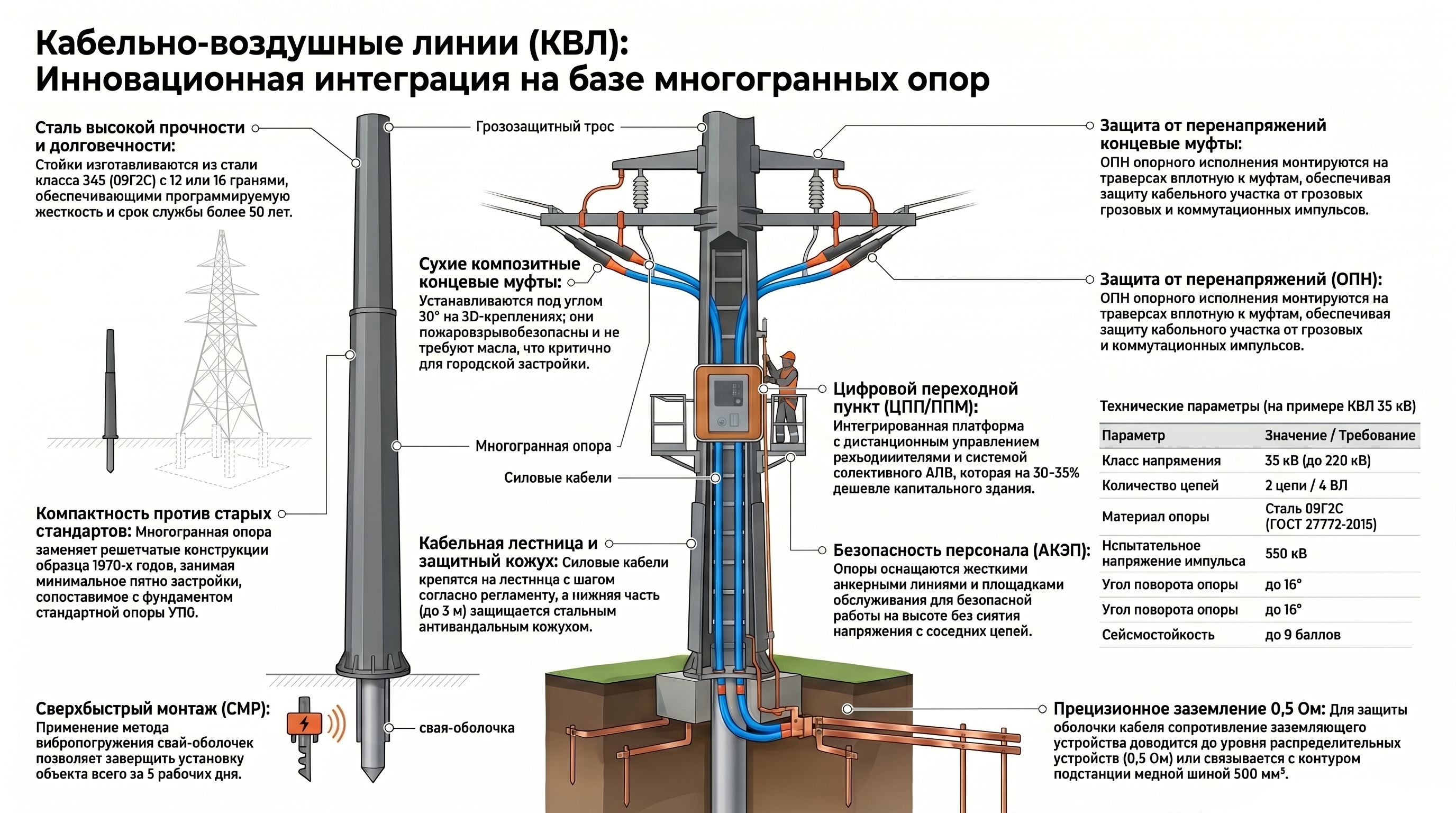

Современная стратегия развития федеральных и городских электросетей диктует переход от экстенсивного строительства воздушных линий (ВЛ) к внедрению компактных и высоконадежных кабельно-воздушных линий (КВЛ). В условиях мегаполисов интеграция оборудования непосредственно на тело многогранной опоры позволяет высвободить до 50% дефицитной площади по сравнению с закрытыми переходными пунктами (ЗПП).
Многогранная опора как конструктивный базис
При проектировании КВЛ 35–220 кВ использование типовых решетчатых опор старой унификации недопустимо без полного перерасчета. Согласно нормативным актам, такие конструкции часто не выдерживают специфических нагрузок концевого режима.
Технологические параметры стойки:
- Материал: Сталь класса прочности 345 (ГОСТ 27772-2015), марки 09Г2С.
- Конструктив: 12 или 16 граней, обеспечивающих «программируемую» жесткость при одностороннем тяжении.
- Срок службы: Не менее 50 лет.
Применение метода вибропогружения свай-оболочек позволяет сократить цикл СМР до 3 дней на объект.
Интеграция концевых кабельных муфт: требования и безопасность
Ключевым узлом КВЛ является место сопряжения неизолированного провода ВЛ с подземным силовым кабелем (КЛ).
Технические регламенты:
- Тип исполнения: В населенной местности приоритет отдается сухим муфтам с композитным корпусом. Они пожаровзрывобезопасны.
- Пространственная ориентация: Муфты монтируются на рамах под углом 30° к вертикали для соблюдения изоляционных расстояний.
- Радиус изгиба: Применяются регулируемые 3D-крепления (шарнирные консоли), обеспечивающие ввод кабеля без нарушения его структуры.
- Защита: Кабельные спуски закрываются стальным кожухом на высоту не менее 3 метров.
Защита от перенапряжений и система заземления
Ограничители перенапряжений (ОПН) являются обязательными элементами КВЛ любой протяженности.
- Размещение: ОПН опорного исполнения устанавливаются на траверсах в непосредственной близости от муфт.
- Заземление: Сопротивление заземляющего устройства (ЗУ) должно составлять 0,5 Ом, что соответствует стандартам РУ.
- Защита оболочки: При невозможности достижения 0,5 Ом рекомендуется прокладка изолированной медной шины сечением до 500 мм², связывающей ЗУ опоры с контуром подстанции.
Переход к цифровым технологиям (ЦПП/ППМ)
Цифровой переходной пункт (ЦПП/ППМ-110) — это универсальная платформа, заменяющая капитальное здание ЗПП на площади обычной опоры.
Состав комплекса:
- Коммутация: Линейные разъединители с дистанционным управлением.
- Мониторинг: Оптические трансформаторы тока (ОТТ) и системы контроля температуры кабеля.
- Интеллектуальная защита: Система селективного АПВ, блокирующая включение при повреждении кабельного участка.
Установка ЦПП 110 кВ на 30–35% дешевле строительства капитального здания.
Эксплуатационные аспекты и безопасность персонала
Для обеспечения безопасности работ на высоте без снятия напряжения с соседних цепей используются:
- Площадки АКЭП: Оборудованы настилом и ограждением для работы без специальной страховки.
- Внутренние лестницы: В цифровых ПП подъем осуществляется внутри тела опоры с площадками отдыха через каждые 2,5 метра.
РЕЗЮМЕ
Комплектная поставка переходного пункта гарантирует совместимость узлов, электротехнического оборудования и металлоконструкций. Линейка решений охватывает классы 35, 110 и 220 кВ, обеспечивая расчетный срок эксплуатации 50 лет при любых климатических нагрузках.
