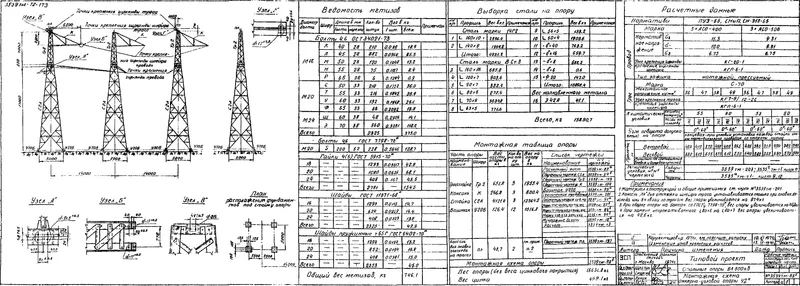

Анкерно-угловая опора У2кпр. 3.407-106 (3539тм-т2)
Стальная опора воздушных линий электропередачи • ГОСТ 23118-2019 • Расчёт по ПУЭ-7 и СП 20.13330.2016
| Высота до траверсы / вылет | 9.9 м |
| Масса металлоконструкций | 17,14 т (17 136 кг) |
| Марка провода | АС 70/11 — АС 120/19 |
| База / тип конструкции | Решетчатая |
| Ветровой и гололедный район | I–IV |
| Марка конструкционной стали | Ст3 (Ст3сп5) / С245 (09Г2С — по проекту) |
| Климатическое исполнение | У1 (Ст3 / С245) · УХЛ1 (09Г2С по проекту) |
Опорные пяты поясов соединены шпильками М48 (класс 8.8 по ГОСТ Р 52644-2006) с подножниками типоразмера Ф5-А по серии 3.407.9-158 или монолитными ростверками по СП 24.13330. Металлопрокат защищен заводским горячим цинком по ГОСТ 9.307-2021 (толщина 80–120 мкм), предотвращающим коррозионные повреждения в промышленных атмосферах на срок не менее 50 лет. Паспорт несущей способности конструкции Анкерно-угловая опора У2к на рабочее напряжение 35 кВ по документации 3.407-106 (3539тм-т2). Опора служит для восприятия постоянного натяжения проводов и тросов на углах поворота трассы до 60°-90°. Каркас решетчатого типа с болтовыми узловыми фасонками из равнополочной угловой стали рассчитан на высокие динамические крутящие и изгибающие моменты. В проектном профиле ВЛ при габарите 26.5 м и траверсе 9.9 м габаритный пролет нормируется величиной 153 м, ветровой — 167 м, а весовой пролет достигает 184 м. Фазная ошиновка оптимизирована под сталеалюминевый провод АС 70/11 по ГОСТ 839-2019, допустимое натяжение фазы составляет 32 кН. Комплектуется подвесными изоляторами ПС-70Е или полимерными изоляторами типа ЛК-70 по ГОСТ 28856. В верхней зоне предусмотрен узел крепления грозозащитного троса марки С-50 / ТК-9.1 или волоконно-оптической линии связи ОКГТ с усилием разрыва свыше 80 кН. Климатическая устойчивость каркаса соответствует нормам I–IV ветровых зон по СП 20.13330 (давление W0 до 0.8 кПа) и районов по гололеду II–IV по ПУЭ-7 (bЭ = 15–25 мм). Несущая способность сохраняется при сейсмических толчках до 9 баллов по MSK-64. Материальное исполнение У1 предусматривает прокат С245 по ГОСТ 27772-2021. В арктической модификации ХЛ1/УХЛ1 каркас изготавливается из стали 09Г2С-12 (С345) по ГОСТ 27772-2021 с обязательным тестом KCV-60 >= 34 Дж/см².
Нормативные параметры изготовления и эксплуатации Анкерно-угловая опора У2к
Конструкция Анкерно-угловая опора У2к (типовой проект 3.407-106 (3539тм-т2)) изготавливается в строгом соответствии с требованиями ПУЭ-7, СП 20.13330.2016 и ГОСТ 23118-2019 с подбором марки стали под конструктивное исполнение и климатическую зону объекта.
| Технический параметр | Умеренное исполнение (У1, t ≥ −40 °C) | Северное исполнение (УХЛ1 / ХЛ1, t до −65 °C) | Нормативный документ |
|---|---|---|---|
| Марка конструкционной стали | Ст3 (Ст3сп5) / С245 (базовое исполнение) | 09Г2С / С345 (по специальному требованию проекта, KCV при −60 °C) | ГОСТ 27772-2021 |
| Антикоррозионная защита | Горячее цинкование 80–100 мкм | Горячее цинкование 100–120 мкм / Цинк + УР | ГОСТ 9.307-2021 |
| Метизная группа и болты | Класс прочности 5.8 / 8.8 (оцинкованные) | Хладостойкие болты/шпильки кл. 8.8 / 10.9 (сталь 09Г2С / 40Х) | ГОСТ Р 52644-2006 |
| Заводской контроль и приёмка | Контрольная сборка секций, сверка бирок КМД | 100% УЗК сварных швов + аттестация НАКС | ГОСТ 23118-2019 / ГОСТ 14782 |
Логистика, комплектация и монтаж Анкерно-угловая опора У2к
Норма загрузки в еврофуру (из расчёта 17 т) и ж/д транспорт
Расчётная масса конструкции Анкерно-угловая опора У2к составляет 17,14 т (17 136 кг) (без учёта цинкового слоя ~3,5%). Исходя из нормы загрузки решётчатых конструкций 17 тонн в стандартную еврофуру, перевозка 1 комплекта выполняется на 2 автомашинах с пакетной маркировкой отправочных марок КМД.
Применяемые марки конструкционной стали по ГОСТ 27772-2021
В базовом исполнении (умеренный климат У1) конструкция Анкерно-угловая опора У2к изготавливается из углеродистой стали Ст3 (Ст3сп5) или С245 по ГОСТ 27772-2021. По специальному требованию проекта и для северных районов с расчётной температурой ниже −40 °C (исполнение УХЛ1/ХЛ1) применяется низколегированная сталь 09Г2С (С345).
Комплектация фундаментными болтами и метизной группой
Поставка включает полный комплект оцинкованных сборочных метизов класса прочности 5.8 / 8.8 / 10.9 по ведомости КМД. Фундаментные анкерные болты, закладные детали и кондукторы поставляются комплектом под тип фундамента (трубчатый свайный или железобетонные грибовидные подножники).
Требования к монтажу и заводскому контролю швов (100% УЗК)
Сварка ответственных элементов выполняется аттестованными специалистами НАКС. 100% ответственных стыков и фланцев проходят ультразвуковой контроль (УЗК по ГОСТ 14782). Изделия поставляются с маркировочными бирками для безошибочной сборки на объекте.
