Анкерно-угловая опора У330-2пр. 3.407-100 (3080тм-т9)

Стальная опора воздушных линий электропередачи • ГОСТ 23118-2019 • Расчёт по ПУЭ-7 и СП 20.13330.2016

СХЕМА КМ / КМД

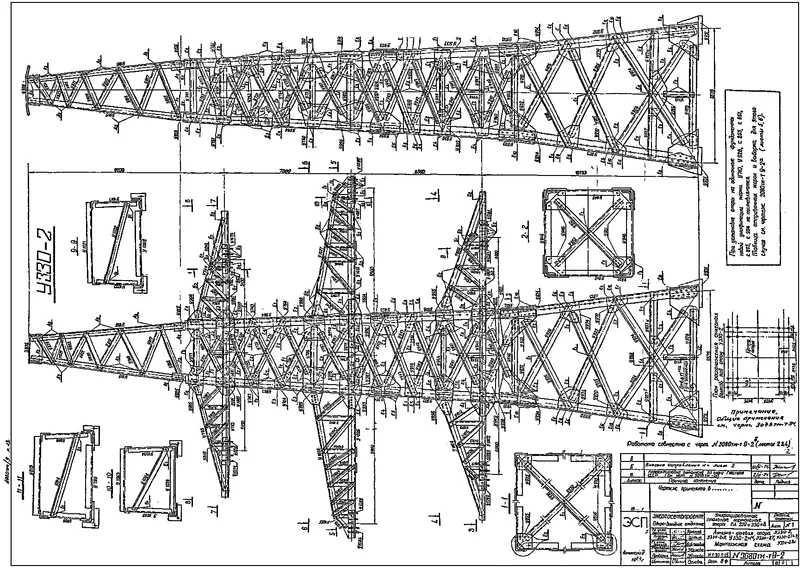

Чертёж КМД Анкерно-угловая опора У330-2
КЛЮЧЕВЫЕ ПАСПОРТНЫЕ ПАРАМЕТРЫГОСТ 23118-2019
Высота до траверсы / вылет4.6 м
Масса металлоконструкций22,97 т (22 972 кг)
Марка проводаПо запросу
База / тип конструкцииРешетчатая
Ветровой и гололедный районПо запросу
Марка конструкционной сталиСт3 (Ст3сп5) / С245 (09Г2С — по проекту)
Климатическое исполнениеУ1 (Ст3 / С245) · УХЛ1 (09Г2С по проекту)
ОРИЕНТИРОВОЧНАЯ СТОИМОСТЬ И УСЛОВИЯ ПОСТАВКИ:
4 709 300 ₽
без НДС / ЗА ЕД. · Доставка рассчитывается в ТКП
Инженер ПТО: +7 (911) 150-27-77 (консультация и подбор КМД)
Норма загрузки: 1 компл. на 2 еврофуры (норма 17 т/машина)
Комплект: метизы кл. 8.8/10.9, бирки КМД, сертификаты
Инженерный паспорт изделия и расчётные параметры Анкерно-угловая опора У330-2
Шифр документации: 3.407-100 (3080тм-т9)

Фазная ошиновка оптимизирована под сталеалюминевый провод 2хАС 400/51 по ГОСТ 839-2019, допустимое натяжение фазы составляет 110 кН. Комплектуется стеклянными изоляторами ПС-120Б / ПС-160Д в одноцепных и двухцепных гирляндах. В верхней зоне предусмотрен узел крепления грозозащитного троса марки С-50 / ТК-9.1 или волоконно-оптической линии связи ОКГТ с усилием разрыва свыше 80 кН. Спецификация заводского изготовления опоры Анкерно-угловая опора У330-2 на напряжение 330 кВ (3.407-100 (3080тм-т9)). Конструкция сертифицирована для восприятия постоянного натяжения проводов и тросов на углах поворота трассы до 60°-90°. Пространственный 2-цепный решетчатый ствол из прокатных уголков на болтах нормальной и повышенной прочности оптимизирован под минимальный вес металла (22972 кг). Параметры ствола (высота 27.8 м, длина траверсы от оси 4.6 м) рассчитаны на межфазный габаритный пролет 364 м, ветровой пролет 389 м и весовой пролет 448 м. Узел сопряжения с грунтом базируется на анкерах М48 класса 8.8 с установкой на железобетонные подножники Ф5-А серии 3.407.9-158 либо термостабилизированные сваи СП 25.13330. Барьерная стойкость к атмосферной коррозии достигнута горячим цинкованием по ГОСТ 9.307-2021 с толщиной покрытия 80–120 мкм, что обеспечивает эксплуатационный ресурс опор более 50 лет. По ветровым и гололедным воздействиям опора аттестована для зон I–IV по СП 20.13330 (напор до 800 Па) и II–IV по ПУЭ-7 (bЭ до 25 мм). Конструкция устойчива к сейсмическим воздействиям интенсивностью до девяти баллов. Сортамент металлопроката нормирован ГОСТ 27772-2021: углеродистая сталь С245 для умеренных широт и кремнемарганцовистая сталь 09Г2С (С345) с гарантией KCV при -60 °C для регионов с морозами до -65 °C.

Стандарты ПТО и нормативный контроль

Нормативные параметры изготовления и эксплуатации Анкерно-угловая опора У330-2

Конструкция Анкерно-угловая опора У330-2 (типовой проект 3.407-100 (3080тм-т9)) изготавливается в строгом соответствии с требованиями ПУЭ-7, СП 20.13330.2016 и ГОСТ 23118-2019 с подбором марки стали под конструктивное исполнение и климатическую зону объекта.

Технический параметрУмеренное исполнение (У1, t ≥ −40 °C)Северное исполнение (УХЛ1 / ХЛ1, t до −65 °C)Нормативный документ
Марка конструкционной сталиСт3 (Ст3сп5) / С245 (базовое исполнение)09Г2С / С345 (по специальному требованию проекта, KCV при −60 °C)ГОСТ 27772-2021
Антикоррозионная защитаГорячее цинкование 80–100 мкмГорячее цинкование 100–120 мкм / Цинк + УРГОСТ 9.307-2021
Метизная группа и болтыКласс прочности 5.8 / 8.8 (оцинкованные)Хладостойкие болты/шпильки кл. 8.8 / 10.9 (сталь 09Г2С / 40Х)ГОСТ Р 52644-2006
Заводской контроль и приёмкаКонтрольная сборка секций, сверка бирок КМД100% УЗК сварных швов + аттестация НАКСГОСТ 23118-2019 / ГОСТ 14782
Инженерно-логистический регламент

Логистика, комплектация и монтаж Анкерно-угловая опора У330-2

Норма загрузки в еврофуру (из расчёта 17 т) и ж/д транспорт

Расчётная масса конструкции Анкерно-угловая опора У330-2 составляет 22,97 т (22 972 кг) (без учёта цинкового слоя ~3,5%). Исходя из нормы загрузки решётчатых конструкций 17 тонн в стандартную еврофуру, перевозка 1 комплекта выполняется на 2 автомашинах с пакетной маркировкой отправочных марок КМД.

Применяемые марки конструкционной стали по ГОСТ 27772-2021

В базовом исполнении (умеренный климат У1) конструкция Анкерно-угловая опора У330-2 изготавливается из углеродистой стали Ст3 (Ст3сп5) или С245 по ГОСТ 27772-2021. По специальному требованию проекта и для северных районов с расчётной температурой ниже −40 °C (исполнение УХЛ1/ХЛ1) применяется низколегированная сталь 09Г2С (С345).

Комплектация фундаментными болтами и метизной группой

Поставка включает полный комплект оцинкованных сборочных метизов класса прочности 5.8 / 8.8 / 10.9 по ведомости КМД. Фундаментные анкерные болты, закладные детали и кондукторы поставляются комплектом под тип фундамента (трубчатый свайный или железобетонные грибовидные подножники).

Требования к монтажу и заводскому контролю швов (100% УЗК)

Сварка ответственных элементов выполняется аттестованными специалистами НАКС. 100% ответственных стыков и фланцев проходят ультразвуковой контроль (УЗК по ГОСТ 14782). Изделия поставляются с маркировочными бирками для безошибочной сборки на объекте.
