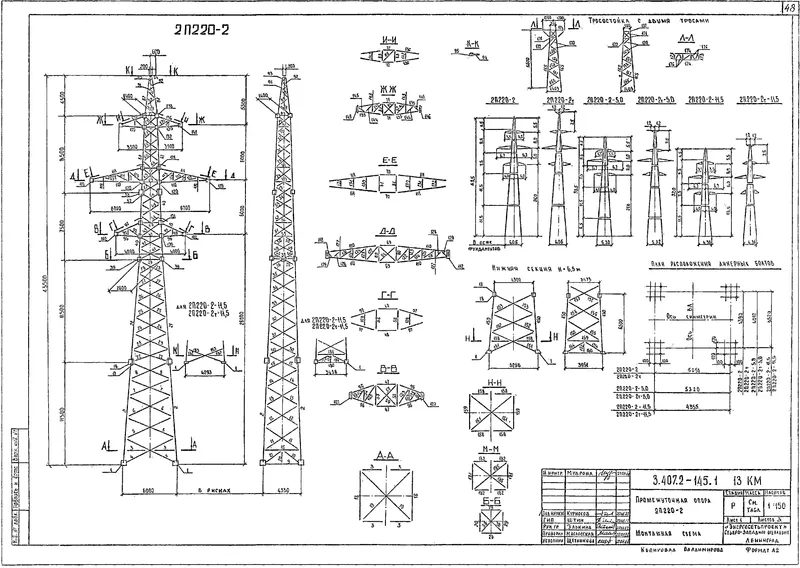

Промежуточная опора 2П220-2-5,0пр. 3.407.2-145 (12976тм-т1)
Стальная опора воздушных линий электропередачи • ГОСТ 23118-2019 • Расчёт по ПУЭ-7 и СП 20.13330.2016
| Высота до траверсы / вылет | — |
| Масса металлоконструкций | 5,97 т (5 969 кг) |
| Марка провода | По запросу |
| База / тип конструкции | Решетчатая |
| Ветровой и гололедный район | По запросу |
| Марка конструкционной стали | Ст3 (Ст3сп5) / С245 (09Г2С — по проекту) |
| Климатическое исполнение | У1 (Ст3 / С245) · УХЛ1 (09Г2С по проекту) |
Проводниковый тракт адаптирован к проводам АС 300/39 (ГОСТ 839-2019) с расчетным натяжением при гололеде 62 кН. Линейная подвеска укомплектована стеклянными изоляторами ПС-120Б / ПС-160Д в одноцепных и двухцепных гирляндах. Для защиты линии от грозовых перенапряжений смонтирована тросовая надставка под проводящий канат ГОСТ 3063-80 либо кабель связи ОКГТ. Техническая спецификация и паспорт марки Промежуточная опора 2П220-2-5,0 для воздушных линий 220 кВ (3.407.2-145 (12976тм-т1)). Изделие спроектировано для поддержания проводов фаз и троса на прямолинейных перегонах ВЛ без восприятия продольных сил. Несущий ствол выполнен в виде классической 2-цепной решетчатой башни переменного сечения из стального равнополочного уголка с пространственной крестовой диагональной решеткой. Геометрические параметры опоры (высота 28.0 м, траверса 3.5 м) обеспечивают проектные интервалы расстановки: габаритный пролет 320 м, ветровой 342 м и весовой пролет 403 м. Узел сопряжения с грунтом базируется на анкерах М36 класса 8.8 с установкой на железобетонные подножники Ф2-А серии 3.407.9-158 либо термостабилизированные сваи СП 25.13330. Барьерная стойкость к атмосферной коррозии достигнута горячим цинкованием по ГОСТ 9.307-2021 с толщиной покрытия 80–120 мкм, что обеспечивает эксплуатационный ресурс опор более 50 лет. По ветровым и гололедным воздействиям опора аттестована для зон I–IV по СП 20.13330 (напор до 800 Па) и II–IV по ПУЭ-7 (bЭ до 25 мм). Конструкция устойчива к сейсмическим воздействиям интенсивностью до девяти баллов. Сортамент металлопроката нормирован ГОСТ 27772-2021: углеродистая сталь С245 для умеренных широт и кремнемарганцовистая сталь 09Г2С (С345) с гарантией KCV при -60 °C для регионов с морозами до -65 °C.
Нормативные параметры изготовления и эксплуатации Промежуточная опора 2П220-2-5,0
Конструкция Промежуточная опора 2П220-2-5,0 (типовой проект 3.407.2-145 (12976тм-т1)) изготавливается в строгом соответствии с требованиями ПУЭ-7, СП 20.13330.2016 и ГОСТ 23118-2019 с подбором марки стали под конструктивное исполнение и климатическую зону объекта.
| Технический параметр | Умеренное исполнение (У1, t ≥ −40 °C) | Северное исполнение (УХЛ1 / ХЛ1, t до −65 °C) | Нормативный документ |
|---|---|---|---|
| Марка конструкционной стали | Ст3 (Ст3сп5) / С245 (базовое исполнение) | 09Г2С / С345 (по специальному требованию проекта, KCV при −60 °C) | ГОСТ 27772-2021 |
| Антикоррозионная защита | Горячее цинкование 80–100 мкм | Горячее цинкование 100–120 мкм / Цинк + УР | ГОСТ 9.307-2021 |
| Метизная группа и болты | Класс прочности 5.8 / 8.8 (оцинкованные) | Хладостойкие болты/шпильки кл. 8.8 / 10.9 (сталь 09Г2С / 40Х) | ГОСТ Р 52644-2006 |
| Заводской контроль и приёмка | Контрольная сборка секций, сверка бирок КМД | 100% УЗК сварных швов + аттестация НАКС | ГОСТ 23118-2019 / ГОСТ 14782 |
Логистика, комплектация и монтаж Промежуточная опора 2П220-2-5,0
Норма загрузки в еврофуру (из расчёта 17 т) и ж/д транспорт
Расчётная масса конструкции Промежуточная опора 2П220-2-5,0 составляет 5,97 т (5 969 кг) (без учёта цинкового слоя ~3,5%). Исходя из нормы загрузки решётчатых конструкций 17 тонн в стандартную еврофуру (компактная пакетная укладка углового проката), в одну машину помещается ориентировочно 2 компл.
Применяемые марки конструкционной стали по ГОСТ 27772-2021
В базовом исполнении (умеренный климат У1) конструкция Промежуточная опора 2П220-2-5,0 изготавливается из углеродистой стали Ст3 (Ст3сп5) или С245 по ГОСТ 27772-2021. По специальному требованию проекта и для северных районов с расчётной температурой ниже −40 °C (исполнение УХЛ1/ХЛ1) применяется низколегированная сталь 09Г2С (С345).
Комплектация фундаментными болтами и метизной группой
Поставка включает полный комплект оцинкованных сборочных метизов класса прочности 5.8 / 8.8 / 10.9 по ведомости КМД. Фундаментные анкерные болты, закладные детали и кондукторы поставляются комплектом под тип фундамента (трубчатый свайный или железобетонные грибовидные подножники).
Требования к монтажу и заводскому контролю швов (100% УЗК)
Сварка ответственных элементов выполняется аттестованными специалистами НАКС. 100% ответственных стыков и фланцев проходят ультразвуковой контроль (УЗК по ГОСТ 14782). Изделия поставляются с маркировочными бирками для безошибочной сборки на объекте.
