АРТ: E1-41404220 кВH = 28 мРешетчатаяПромежуточная
В наличии / Под заказ 15–20 дней

Промежуточная опора ПВ220-1пр. 7079тм-т11

Стальная опора воздушных линий электропередачи • ГОСТ 23118-2019 • Расчёт по ПУЭ-7 и СП 20.13330.2016

СХЕМА КМ / КМД

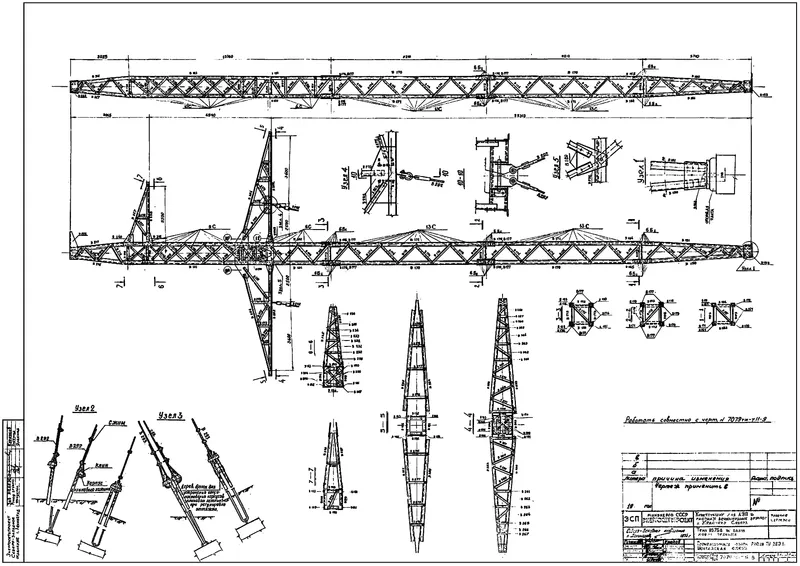

Чертёж КМД Промежуточная опора ПВ220-1
КЛЮЧЕВЫЕ ПАСПОРТНЫЕ ПАРАМЕТРЫГОСТ 23118-2019
Высота до траверсы / вылет—
Масса металлоконструкций3,75 т (3 754 кг)
Марка проводаПо запросу
База / тип конструкцииРешетчатая
Ветровой и гололедный районПо запросу
Марка конструкционной сталиСт3 (Ст3сп5) / С245 (09Г2С — по проекту)
Климатическое исполнениеУ1 (Ст3 / С245) · УХЛ1 (09Г2С по проекту)
ОРИЕНТИРОВОЧНАЯ СТОИМОСТЬ И УСЛОВИЯ ПОСТАВКИ:
769 600 ₽
без НДС / ЗА ЕД. · Доставка рассчитывается в ТКП
Инженер ПТО: +7 (911) 150-27-77 (консультация и подбор КМД)
Норма загрузки: 4 компл. в еврофуру (из расчёта 17 т)
Комплект: метизы кл. 8.8/10.9, бирки КМД, сертификаты
Инженерный паспорт изделия и расчётные параметры Промежуточная опора ПВ220-1
Шифр документации: 7079тм-т11

Опорные пяты поясов соединены шпильками М36 (класс 8.8 по ГОСТ Р 52644-2006) с подножниками типоразмера Ф2-А по серии 3.407.9-158 или монолитными ростверками по СП 24.13330. Металлопрокат защищен заводским горячим цинком по ГОСТ 9.307-2021 (толщина 80–120 мкм), предотвращающим коррозионные повреждения в промышленных атмосферах на срок не менее 50 лет. Инженерно-технический паспорт Промежуточная опора ПВ220-1 (класс напряжения 220 кВ, серия 7079тм-т11). Основное эксплуатационное назначение — поддержание проводов фаз и троса на прямолинейных перегонах ВЛ в проектном режиме. Металлоконструкция собрана по одноцепной решетчатой схеме из унифицированного прокатного уголка, обеспечивая предельную пространственную жесткость при проектном весе 3754 кг. Для данной марки (высота 28.0 м, вылет траверсы 3.5 м) нормативный пролет между опорами равен 324 м, расчетный ветровой пролет — 337 м, максимальный весовой пролет — 428 м. Фазная ошиновка оптимизирована под сталеалюминевый провод АС 400/51 по ГОСТ 839-2019, допустимое натяжение фазы составляет 66 кН. Комплектуется стеклянными изоляторами ПС-120Б / ПС-160Д в одноцепных и двухцепных гирляндах. В верхней зоне предусмотрен узел крепления грозозащитного троса марки С-50 / ТК-9.1 или волоконно-оптической линии связи ОКГТ с усилием разрыва свыше 80 кН. Металлоконструкция рассчитана на скоростной напор ветра до 800 Па (I–IV ветровые районы) и гололедные отложения 15–25 мм по СП 20.13330 и ПУЭ-7. Сейсмическая стойкость подтверждена расчетом до 9 баллов. Завод производит опору из стали С245 по ГОСТ 27772-2021 (У1) или хладостойкой стали 09Г2С по ГОСТ 27772-2021 (УХЛ1/ХЛ1) со 100% контролем химического состава и ударной вязкости KCV при температуре минус 60 °C.

Стандарты ПТО и нормативный контроль

Нормативные параметры изготовления и эксплуатации Промежуточная опора ПВ220-1

Конструкция Промежуточная опора ПВ220-1 (типовой проект 7079тм-т11) изготавливается в строгом соответствии с требованиями ПУЭ-7, СП 20.13330.2016 и ГОСТ 23118-2019 с подбором марки стали под конструктивное исполнение и климатическую зону объекта.

Технический параметрУмеренное исполнение (У1, t ≥ −40 °C)Северное исполнение (УХЛ1 / ХЛ1, t до −65 °C)Нормативный документ
Марка конструкционной сталиСт3 (Ст3сп5) / С245 (базовое исполнение)09Г2С / С345 (по специальному требованию проекта, KCV при −60 °C)ГОСТ 27772-2021
Антикоррозионная защитаГорячее цинкование 80–100 мкмГорячее цинкование 100–120 мкм / Цинк + УРГОСТ 9.307-2021
Метизная группа и болтыКласс прочности 5.8 / 8.8 (оцинкованные)Хладостойкие болты/шпильки кл. 8.8 / 10.9 (сталь 09Г2С / 40Х)ГОСТ Р 52644-2006
Заводской контроль и приёмкаКонтрольная сборка секций, сверка бирок КМД100% УЗК сварных швов + аттестация НАКСГОСТ 23118-2019 / ГОСТ 14782
Инженерно-логистический регламент

Логистика, комплектация и монтаж Промежуточная опора ПВ220-1

Норма загрузки в еврофуру (из расчёта 17 т) и ж/д транспорт

Расчётная масса конструкции Промежуточная опора ПВ220-1 составляет 3,75 т (3 754 кг) (без учёта цинкового слоя ~3,5%). Исходя из нормы загрузки решётчатых конструкций 17 тонн в стандартную еврофуру (компактная пакетная укладка углового проката), в одну машину помещается ориентировочно 4 компл.

Применяемые марки конструкционной стали по ГОСТ 27772-2021

В базовом исполнении (умеренный климат У1) конструкция Промежуточная опора ПВ220-1 изготавливается из углеродистой стали Ст3 (Ст3сп5) или С245 по ГОСТ 27772-2021. По специальному требованию проекта и для северных районов с расчётной температурой ниже −40 °C (исполнение УХЛ1/ХЛ1) применяется низколегированная сталь 09Г2С (С345).

Комплектация фундаментными болтами и метизной группой

Поставка включает полный комплект оцинкованных сборочных метизов класса прочности 5.8 / 8.8 / 10.9 по ведомости КМД. Фундаментные анкерные болты, закладные детали и кондукторы поставляются комплектом под тип фундамента (трубчатый свайный или железобетонные грибовидные подножники).

Требования к монтажу и заводскому контролю швов (100% УЗК)

Сварка ответственных элементов выполняется аттестованными специалистами НАКС. 100% ответственных стыков и фланцев проходят ультразвуковой контроль (УЗК по ГОСТ 14782). Изделия поставляются с маркировочными бирками для безошибочной сборки на объекте.
