АРТ: E1-4141035 кВH = 18 мРешетчатаяАнкерно-угловая
В наличии / Под заказ 15–20 дней

Анкерно-угловая опора 1У35-2т+5пр. 3.407.2-170 (13228тм-т3)

Стальная опора воздушных линий электропередачи • ГОСТ 23118-2019 • Расчёт по ПУЭ-7 и СП 20.13330.2016

СХЕМА КМ / КМД

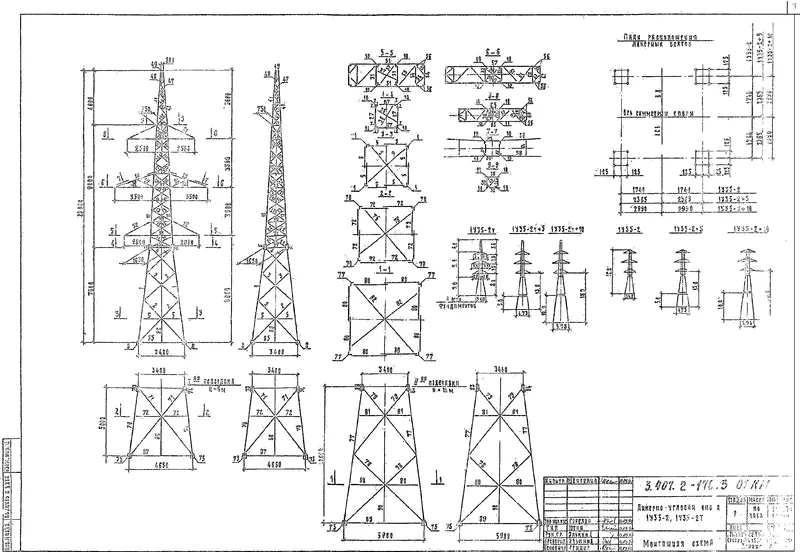

Чертёж КМД Анкерно-угловая опора 1У35-2т+5
КЛЮЧЕВЫЕ ПАСПОРТНЫЕ ПАРАМЕТРЫГОСТ 23118-2019
Высота до траверсы / вылет2.5 м
Масса металлоконструкций5,37 т (5 367 кг)
Марка проводаАС 150/24 — АС 240/32
База / тип конструкцииРешетчатая
Ветровой и гололедный районII–IV
Марка конструкционной сталиСт3 (Ст3сп5) / С245 (09Г2С — по проекту)
Климатическое исполнениеУ1 (Ст3 / С245) · УХЛ1 (09Г2С по проекту)
ОРИЕНТИРОВОЧНАЯ СТОИМОСТЬ И УСЛОВИЯ ПОСТАВКИ:
1 100 200 ₽
без НДС / ЗА ЕД. · Доставка рассчитывается в ТКП
Инженер ПТО: +7 (911) 150-27-77 (консультация и подбор КМД)
Норма загрузки: 3 компл. в еврофуру (из расчёта 17 т)
Комплект: метизы кл. 8.8/10.9, бирки КМД, сертификаты
Инженерный паспорт изделия и расчётные параметры Анкерно-угловая опора 1У35-2т+5
Шифр документации: 3.407.2-170 (13228тм-т3)

Подвесная система спроектирована под марку провода АС 120/19 по стандарту ГОСТ 839-2019 с предельным тяжением 39 кН. Узлы крепления оснащены подвесными изоляторами ПС-70Е или полимерными изоляторами типа ЛК-70 по ГОСТ 28856. Тросостойка каркаса рассчитана на подвеску грозотроса С-50 или оптического грозозащитного кабеля ОКГТ по действующим нормативам ПАО «Россети». Опирание решетчатой опоры выполняется через стальные башмаки на унифицированные ж/б подножники марки Ф2-А (серия 3.407.9-158) или свайные кусты на болтах М36 класса 8.8 по СП 24.13330 / СП 25.13330. Защита от коррозии обеспечивается сплошным горячим цинкованием по ГОСТ 9.307-2021 слоем 80-120 мкм, формирующим барьерный и электрохимический протектор со сроком эксплуатации свыше полувека. Спецификация заводского изготовления опоры Анкерно-угловая опора 1У35-2т+5 на напряжение 35 кВ (3.407.2-170 (13228тм-т3)). Конструкция сертифицирована для восприятия постоянного натяжения проводов и тросов на углах поворота трассы до 60°-90°. Пространственный 2-цепный решетчатый ствол из прокатных уголков на болтах нормальной и повышенной прочности оптимизирован под минимальный вес металла (5367 кг). Параметры ствола (высота 18.0 м, длина траверсы от оси 3.5 м) рассчитаны на межфазный габаритный пролет 123 м, ветровой пролет 134 м и весовой пролет 157 м. Аэродинамический расчет выполнен по СП 20.13330.2016 для ветровых районов I–IV (скоростной напор до 800 Па, ветер до 36 м/с) и гололедных районов II–IV по ПУЭ-7 (стенка гололеда bЭ = 15–25 мм). Сейсмостойкость узлов подтверждена до 9 баллов (СП 14.13330.2018). Для умеренного пояса (У1, t >= -40 °C) используется сталь С245/С255 по ГОСТ 27772-2021. В северном исполнении (УХЛ1/ХЛ1, t до -65 °C) применяется легированная сталь 09Г2С (С345) по ГОСТ 27772-2021 с ударной вязкостью KCV при -60 °C не ниже 34 Дж/см².

Стандарты ПТО и нормативный контроль

Нормативные параметры изготовления и эксплуатации Анкерно-угловая опора 1У35-2т+5

Конструкция Анкерно-угловая опора 1У35-2т+5 (типовой проект 3.407.2-170 (13228тм-т3)) изготавливается в строгом соответствии с требованиями ПУЭ-7, СП 20.13330.2016 и ГОСТ 23118-2019 с подбором марки стали под конструктивное исполнение и климатическую зону объекта.

Технический параметрУмеренное исполнение (У1, t ≥ −40 °C)Северное исполнение (УХЛ1 / ХЛ1, t до −65 °C)Нормативный документ
Марка конструкционной сталиСт3 (Ст3сп5) / С245 (базовое исполнение)09Г2С / С345 (по специальному требованию проекта, KCV при −60 °C)ГОСТ 27772-2021
Антикоррозионная защитаГорячее цинкование 80–100 мкмГорячее цинкование 100–120 мкм / Цинк + УРГОСТ 9.307-2021
Метизная группа и болтыКласс прочности 5.8 / 8.8 (оцинкованные)Хладостойкие болты/шпильки кл. 8.8 / 10.9 (сталь 09Г2С / 40Х)ГОСТ Р 52644-2006
Заводской контроль и приёмкаКонтрольная сборка секций, сверка бирок КМД100% УЗК сварных швов + аттестация НАКСГОСТ 23118-2019 / ГОСТ 14782
Инженерно-логистический регламент

Логистика, комплектация и монтаж Анкерно-угловая опора 1У35-2т+5

Норма загрузки в еврофуру (из расчёта 17 т) и ж/д транспорт

Расчётная масса конструкции Анкерно-угловая опора 1У35-2т+5 составляет 5,37 т (5 367 кг) (без учёта цинкового слоя ~3,5%). Исходя из нормы загрузки решётчатых конструкций 17 тонн в стандартную еврофуру (компактная пакетная укладка углового проката), в одну машину помещается ориентировочно 3 компл.

Применяемые марки конструкционной стали по ГОСТ 27772-2021

В базовом исполнении (умеренный климат У1) конструкция Анкерно-угловая опора 1У35-2т+5 изготавливается из углеродистой стали Ст3 (Ст3сп5) или С245 по ГОСТ 27772-2021. По специальному требованию проекта и для северных районов с расчётной температурой ниже −40 °C (исполнение УХЛ1/ХЛ1) применяется низколегированная сталь 09Г2С (С345).

Комплектация фундаментными болтами и метизной группой

Поставка включает полный комплект оцинкованных сборочных метизов класса прочности 5.8 / 8.8 / 10.9 по ведомости КМД. Фундаментные анкерные болты, закладные детали и кондукторы поставляются комплектом под тип фундамента (трубчатый свайный или железобетонные грибовидные подножники).

Требования к монтажу и заводскому контролю швов (100% УЗК)

Сварка ответственных элементов выполняется аттестованными специалистами НАКС. 100% ответственных стыков и фланцев проходят ультразвуковой контроль (УЗК по ГОСТ 14782). Изделия поставляются с маркировочными бирками для безошибочной сборки на объекте.
