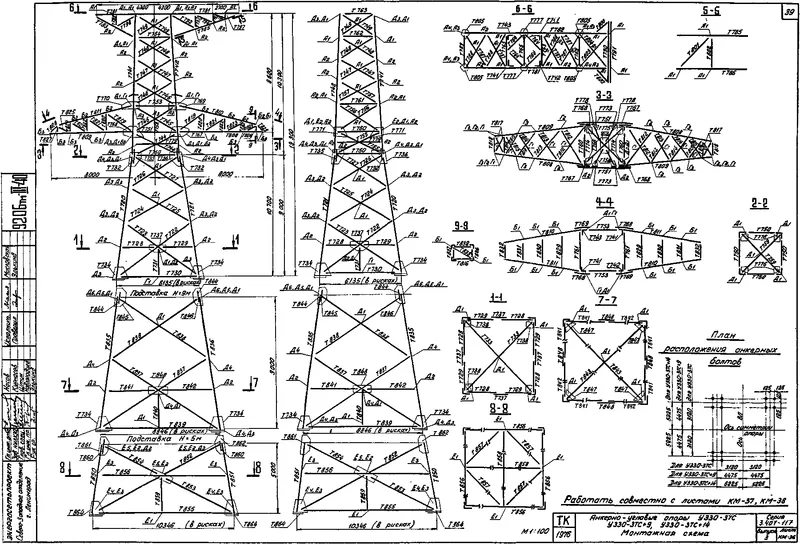

Анкерно-угловая опора У330-3ТС+14пр. 3.407-117 (9206тм-т3)
Стальная опора воздушных линий электропередачи • ГОСТ 23118-2019 • Расчёт по ПУЭ-7 и СП 20.13330.2016
| Высота до траверсы / вылет | 8.95 м |
| Масса металлоконструкций | 20,21 т (20 214 кг) |
| Марка провода | По запросу |
| База / тип конструкции | Решетчатая |
| Ветровой и гололедный район | По запросу |
| Марка конструкционной стали | Ст3 (Ст3сп5) / С245 (09Г2С — по проекту) |
| Климатическое исполнение | У1 (Ст3 / С245) · УХЛ1 (09Г2С по проекту) |
Фундаментная часть состоит из башмаков с анкерным креплением М48 (кл. 8.8) под грибовидные подножники типа Ф5-А (серия 3.407.9-158) или свайные основания в пластично-мерзлых грунтах СП 25.13330. Все стальные детали оцинкованы методом погружения по ГОСТ 9.307-2021 с толщиной защитного слоя 80–120 мкм (масса цинка 600–850 г/м²), сохраняя стойкость в средах С3-С4 свыше 50 лет. Техническая спецификация и паспорт марки Анкерно-угловая опора У330-3ТС+14 для воздушных линий 330 кВ (3.407-117 (9206тм-т3)). Изделие спроектировано для восприятия постоянного натяжения проводов и тросов на углах поворота трассы до 60°-90°. Несущий ствол выполнен в виде классической одноцепной решетчатой башни переменного сечения из стального равнополочного уголка с пространственной крестовой диагональной решеткой. Геометрические параметры опоры (высота 35.96 м, траверса 8.95 м) обеспечивают проектные интервалы расстановки: габаритный пролет 468 м, ветровой 496 м и весовой пролет 569 м. Траверсы рассчитаны на подвеску сталеалюминевых проводов марки 2хАС 300/39 (ГОСТ 839-2019) с максимальным тяжением по фазе до 109 кН в экстремальном гололедно-ветровом режиме. Изоляция фаз обеспечивается стеклянными изоляторами ПС-120Б / ПС-160Д в одноцепных и двухцепных гирляндах. Вершина опоры оборудована тросостойкой под монтаж стального грозозащитного каната ТК 9.1 (ГОСТ 3063-80) либо встроенного оптического кабеля ОКГТ. Металлоконструкция рассчитана на скоростной напор ветра до 800 Па (I–IV ветровые районы) и гололедные отложения 15–25 мм по СП 20.13330 и ПУЭ-7. Сейсмическая стойкость подтверждена расчетом до 9 баллов. Завод производит опору из стали С245 по ГОСТ 27772-2021 (У1) или хладостойкой стали 09Г2С по ГОСТ 27772-2021 (УХЛ1/ХЛ1) со 100% контролем химического состава и ударной вязкости KCV при температуре минус 60 °C.
Нормативные параметры изготовления и эксплуатации Анкерно-угловая опора У330-3ТС+14
Конструкция Анкерно-угловая опора У330-3ТС+14 (типовой проект 3.407-117 (9206тм-т3)) изготавливается в строгом соответствии с требованиями ПУЭ-7, СП 20.13330.2016 и ГОСТ 23118-2019 с подбором марки стали под конструктивное исполнение и климатическую зону объекта.
| Технический параметр | Умеренное исполнение (У1, t ≥ −40 °C) | Северное исполнение (УХЛ1 / ХЛ1, t до −65 °C) | Нормативный документ |
|---|---|---|---|
| Марка конструкционной стали | Ст3 (Ст3сп5) / С245 (базовое исполнение) | 09Г2С / С345 (по специальному требованию проекта, KCV при −60 °C) | ГОСТ 27772-2021 |
| Антикоррозионная защита | Горячее цинкование 80–100 мкм | Горячее цинкование 100–120 мкм / Цинк + УР | ГОСТ 9.307-2021 |
| Метизная группа и болты | Класс прочности 5.8 / 8.8 (оцинкованные) | Хладостойкие болты/шпильки кл. 8.8 / 10.9 (сталь 09Г2С / 40Х) | ГОСТ Р 52644-2006 |
| Заводской контроль и приёмка | Контрольная сборка секций, сверка бирок КМД | 100% УЗК сварных швов + аттестация НАКС | ГОСТ 23118-2019 / ГОСТ 14782 |
Логистика, комплектация и монтаж Анкерно-угловая опора У330-3ТС+14
Норма загрузки в еврофуру (из расчёта 17 т) и ж/д транспорт
Расчётная масса конструкции Анкерно-угловая опора У330-3ТС+14 составляет 20,21 т (20 214 кг) (без учёта цинкового слоя ~3,5%). Исходя из нормы загрузки решётчатых конструкций 17 тонн в стандартную еврофуру, перевозка 1 комплекта выполняется на 2 автомашинах с пакетной маркировкой отправочных марок КМД.
Применяемые марки конструкционной стали по ГОСТ 27772-2021
В базовом исполнении (умеренный климат У1) конструкция Анкерно-угловая опора У330-3ТС+14 изготавливается из углеродистой стали Ст3 (Ст3сп5) или С245 по ГОСТ 27772-2021. По специальному требованию проекта и для северных районов с расчётной температурой ниже −40 °C (исполнение УХЛ1/ХЛ1) применяется низколегированная сталь 09Г2С (С345).
Комплектация фундаментными болтами и метизной группой
Поставка включает полный комплект оцинкованных сборочных метизов класса прочности 5.8 / 8.8 / 10.9 по ведомости КМД. Фундаментные анкерные болты, закладные детали и кондукторы поставляются комплектом под тип фундамента (трубчатый свайный или железобетонные грибовидные подножники).
Требования к монтажу и заводскому контролю швов (100% УЗК)
Сварка ответственных элементов выполняется аттестованными специалистами НАКС. 100% ответственных стыков и фланцев проходят ультразвуковой контроль (УЗК по ГОСТ 14782). Изделия поставляются с маркировочными бирками для безошибочной сборки на объекте.
