Анкерно-угловая опора УО500-3+13пр. 3.407.2-160 (12106тм-т2)

Стальная опора воздушных линий электропередачи • ГОСТ 23118-2019 • Расчёт по ПУЭ-7 и СП 20.13330.2016

СХЕМА КМ / КМД

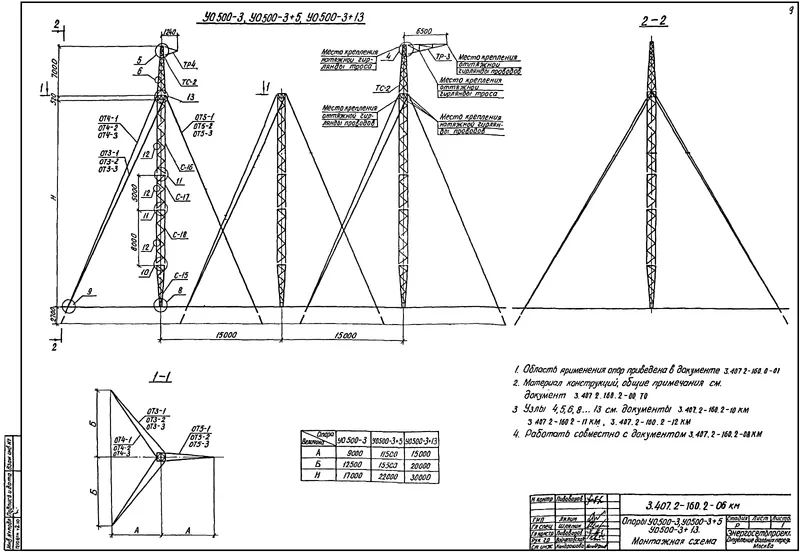

Чертёж КМД Анкерно-угловая опора УО500-3+13
КЛЮЧЕВЫЕ ПАСПОРТНЫЕ ПАРАМЕТРЫГОСТ 23118-2019
Высота до траверсы / вылет3.5 м
Масса металлоконструкций21,76 т (21 761 кг)
Марка проводаАС 240/32 — АС 400/51
База / тип конструкцииРешетчатая
Ветровой и гололедный районII–IV
Марка конструкционной сталиСт3 (Ст3сп5) / С245 (09Г2С — по проекту)
Климатическое исполнениеУ1 (Ст3 / С245) · УХЛ1 (09Г2С по проекту)
ОРИЕНТИРОВОЧНАЯ СТОИМОСТЬ И УСЛОВИЯ ПОСТАВКИ:
4 461 000 ₽
без НДС / ЗА ЕД. · Доставка рассчитывается в ТКП
Инженер ПТО: +7 (911) 150-27-77 (консультация и подбор КМД)
Норма загрузки: 1 компл. на 2 еврофуры (норма 17 т/машина)
Комплект: метизы кл. 8.8/10.9, бирки КМД, сертификаты
Инженерный паспорт изделия и расчётные параметры Анкерно-угловая опора УО500-3+13
Шифр документации: 3.407.2-160 (12106тм-т2)

Подвесная система спроектирована под марку провода 3хАС 400/51 по стандарту ГОСТ 839-2019 с предельным тяжением 135 кН. Узлы крепления оснащены усиленными изоляторами ПС-160Д / ПС-210В по ГОСТ 6490-2017 с экранирующей арматурой. Тросостойка каркаса рассчитана на подвеску грозотроса С-50 или оптического грозозащитного кабеля ОКГТ по действующим нормативам ПАО «Россети». Фундаментная часть состоит из башмаков с анкерным креплением М48 (кл. 8.8) под грибовидные подножники типа Ф5-А (серия 3.407.9-158) или свайные основания в пластично-мерзлых грунтах СП 25.13330. Все стальные детали оцинкованы методом погружения по ГОСТ 9.307-2021 с толщиной защитного слоя 80–120 мкм (масса цинка 600–850 г/м²), сохраняя стойкость в средах С3-С4 свыше 50 лет. Техническая спецификация и паспорт марки Анкерно-угловая опора УО500-3+13 для воздушных линий 500 кВ (3.407.2-160 (12106тм-т2)). Изделие спроектировано для восприятия постоянного натяжения проводов и тросов на углах поворота трассы до 60°-90°. Несущий ствол выполнен в виде классической одноцепной решетчатой башни переменного сечения из стального равнополочного уголка с пространственной крестовой диагональной решеткой. Геометрические параметры опоры (высота 35.0 м, траверса 3.5 м) обеспечивают проектные интервалы расстановки: габаритный пролет 534 м, ветровой 582 м и весовой пролет 649 м. Аэродинамический расчет выполнен по СП 20.13330.2016 для ветровых районов I–IV (скоростной напор до 800 Па, ветер до 36 м/с) и гололедных районов II–IV по ПУЭ-7 (стенка гололеда bЭ = 15–25 мм). Сейсмостойкость узлов подтверждена до 9 баллов (СП 14.13330.2018). Для умеренного пояса (У1, t >= -40 °C) используется сталь С245/С255 по ГОСТ 27772-2021. В северном исполнении (УХЛ1/ХЛ1, t до -65 °C) применяется легированная сталь 09Г2С (С345) по ГОСТ 27772-2021 с ударной вязкостью KCV при -60 °C не ниже 34 Дж/см².

Стандарты ПТО и нормативный контроль

Нормативные параметры изготовления и эксплуатации Анкерно-угловая опора УО500-3+13

Конструкция Анкерно-угловая опора УО500-3+13 (типовой проект 3.407.2-160 (12106тм-т2)) изготавливается в строгом соответствии с требованиями ПУЭ-7, СП 20.13330.2016 и ГОСТ 23118-2019 с подбором марки стали под конструктивное исполнение и климатическую зону объекта.

Технический параметрУмеренное исполнение (У1, t ≥ −40 °C)Северное исполнение (УХЛ1 / ХЛ1, t до −65 °C)Нормативный документ
Марка конструкционной сталиСт3 (Ст3сп5) / С245 (базовое исполнение)09Г2С / С345 (по специальному требованию проекта, KCV при −60 °C)ГОСТ 27772-2021
Антикоррозионная защитаГорячее цинкование 80–100 мкмГорячее цинкование 100–120 мкм / Цинк + УРГОСТ 9.307-2021
Метизная группа и болтыКласс прочности 5.8 / 8.8 (оцинкованные)Хладостойкие болты/шпильки кл. 8.8 / 10.9 (сталь 09Г2С / 40Х)ГОСТ Р 52644-2006
Заводской контроль и приёмкаКонтрольная сборка секций, сверка бирок КМД100% УЗК сварных швов + аттестация НАКСГОСТ 23118-2019 / ГОСТ 14782
Инженерно-логистический регламент

Логистика, комплектация и монтаж Анкерно-угловая опора УО500-3+13

Норма загрузки в еврофуру (из расчёта 17 т) и ж/д транспорт

Расчётная масса конструкции Анкерно-угловая опора УО500-3+13 составляет 21,76 т (21 761 кг) (без учёта цинкового слоя ~3,5%). Исходя из нормы загрузки решётчатых конструкций 17 тонн в стандартную еврофуру, перевозка 1 комплекта выполняется на 2 автомашинах с пакетной маркировкой отправочных марок КМД.

Применяемые марки конструкционной стали по ГОСТ 27772-2021

В базовом исполнении (умеренный климат У1) конструкция Анкерно-угловая опора УО500-3+13 изготавливается из углеродистой стали Ст3 (Ст3сп5) или С245 по ГОСТ 27772-2021. По специальному требованию проекта и для северных районов с расчётной температурой ниже −40 °C (исполнение УХЛ1/ХЛ1) применяется низколегированная сталь 09Г2С (С345).

Комплектация фундаментными болтами и метизной группой

Поставка включает полный комплект оцинкованных сборочных метизов класса прочности 5.8 / 8.8 / 10.9 по ведомости КМД. Фундаментные анкерные болты, закладные детали и кондукторы поставляются комплектом под тип фундамента (трубчатый свайный или железобетонные грибовидные подножники).

Требования к монтажу и заводскому контролю швов (100% УЗК)

Сварка ответственных элементов выполняется аттестованными специалистами НАКС. 100% ответственных стыков и фланцев проходят ультразвуковой контроль (УЗК по ГОСТ 14782). Изделия поставляются с маркировочными бирками для безошибочной сборки на объекте.
