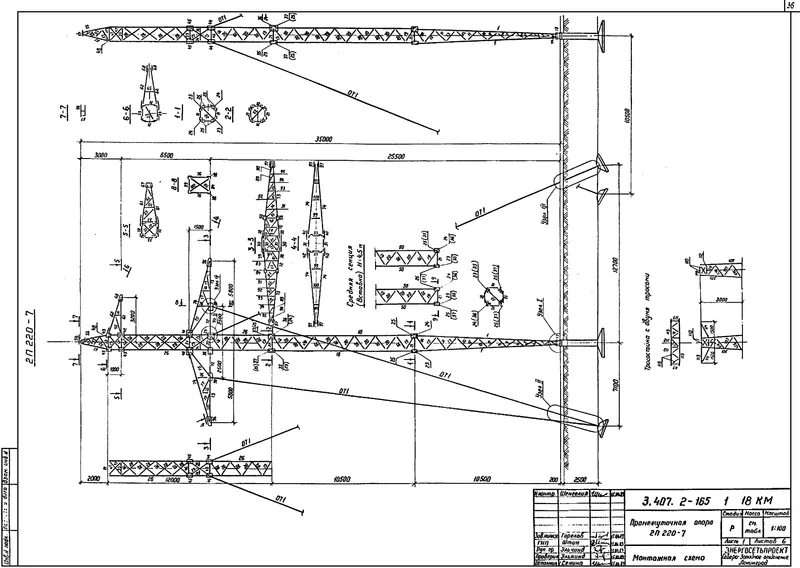

Промежуточная опора 2П220-7+4,5пр. 3.407.2-165 (13095тм-т1)
Стальная опора воздушных линий электропередачи • ГОСТ 23118-2019 • Расчёт по ПУЭ-7 и СП 20.13330.2016
| Высота до траверсы / вылет | 12 м |
| Масса металлоконструкций | 4,39 т (4 388 кг) |
| Марка провода | АС 240/32 — АС 400/51 |
| База / тип конструкции | Решетчатая |
| Ветровой и гололедный район | II–IV |
| Марка конструкционной стали | Ст3 (Ст3сп5) / С245 (09Г2С — по проекту) |
| Климатическое исполнение | У1 (Ст3 / С245) · УХЛ1 (09Г2С по проекту) |
Фазная ошиновка оптимизирована под сталеалюминевый провод АС 400/51 по ГОСТ 839-2019, допустимое натяжение фазы составляет 66 кН. Комплектуется стеклянными изоляторами ПС-120Б / ПС-160Д в одноцепных и двухцепных гирляндах. В верхней зоне предусмотрен узел крепления грозозащитного троса марки С-50 / ТК-9.1 или волоконно-оптической линии связи ОКГТ с усилием разрыва свыше 80 кН. Фундаментная часть состоит из башмаков с анкерным креплением М36 (кл. 8.8) под грибовидные подножники типа Ф2-А (серия 3.407.9-158) или свайные основания в пластично-мерзлых грунтах СП 25.13330. Все стальные детали оцинкованы методом погружения по ГОСТ 9.307-2021 с толщиной защитного слоя 80–120 мкм (масса цинка 600–850 г/м²), сохраняя стойкость в средах С3-С4 свыше 50 лет. Инженерно-технический паспорт Промежуточная опора 2П220-7+4,5 (класс напряжения 220 кВ, серия 3.407.2-165 (13095тм-т1)). Основное эксплуатационное назначение — поддержание проводов фаз и троса на прямолинейных перегонах ВЛ в проектном режиме. Металлоконструкция собрана по одноцепной решетчатой схеме из унифицированного прокатного уголка, обеспечивая предельную пространственную жесткость при проектном весе 4388 кг. Для данной марки (высота 31.3 м, вылет траверсы 12.0 м) нормативный пролет между опорами равен 359 м, расчетный ветровой пролет — 388 м, максимальный весовой пролет — 474 м. Климатическая устойчивость каркаса соответствует нормам I–IV ветровых зон по СП 20.13330 (давление W0 до 0.8 кПа) и районов по гололеду II–IV по ПУЭ-7 (bЭ = 15–25 мм). Несущая способность сохраняется при сейсмических толчках до 9 баллов по MSK-64. Материальное исполнение У1 предусматривает прокат С245 по ГОСТ 27772-2021. В арктической модификации ХЛ1/УХЛ1 каркас изготавливается из стали 09Г2С-12 (С345) по ГОСТ 27772-2021 с обязательным тестом KCV-60 >= 34 Дж/см².
Нормативные параметры изготовления и эксплуатации Промежуточная опора 2П220-7+4,5
Конструкция Промежуточная опора 2П220-7+4,5 (типовой проект 3.407.2-165 (13095тм-т1)) изготавливается в строгом соответствии с требованиями ПУЭ-7, СП 20.13330.2016 и ГОСТ 23118-2019 с подбором марки стали под конструктивное исполнение и климатическую зону объекта.
| Технический параметр | Умеренное исполнение (У1, t ≥ −40 °C) | Северное исполнение (УХЛ1 / ХЛ1, t до −65 °C) | Нормативный документ |
|---|---|---|---|
| Марка конструкционной стали | Ст3 (Ст3сп5) / С245 (базовое исполнение) | 09Г2С / С345 (по специальному требованию проекта, KCV при −60 °C) | ГОСТ 27772-2021 |
| Антикоррозионная защита | Горячее цинкование 80–100 мкм | Горячее цинкование 100–120 мкм / Цинк + УР | ГОСТ 9.307-2021 |
| Метизная группа и болты | Класс прочности 5.8 / 8.8 (оцинкованные) | Хладостойкие болты/шпильки кл. 8.8 / 10.9 (сталь 09Г2С / 40Х) | ГОСТ Р 52644-2006 |
| Заводской контроль и приёмка | Контрольная сборка секций, сверка бирок КМД | 100% УЗК сварных швов + аттестация НАКС | ГОСТ 23118-2019 / ГОСТ 14782 |
Логистика, комплектация и монтаж Промежуточная опора 2П220-7+4,5
Норма загрузки в еврофуру (из расчёта 17 т) и ж/д транспорт
Расчётная масса конструкции Промежуточная опора 2П220-7+4,5 составляет 4,39 т (4 388 кг) (без учёта цинкового слоя ~3,5%). Исходя из нормы загрузки решётчатых конструкций 17 тонн в стандартную еврофуру (компактная пакетная укладка углового проката), в одну машину помещается ориентировочно 3 компл.
Применяемые марки конструкционной стали по ГОСТ 27772-2021
В базовом исполнении (умеренный климат У1) конструкция Промежуточная опора 2П220-7+4,5 изготавливается из углеродистой стали Ст3 (Ст3сп5) или С245 по ГОСТ 27772-2021. По специальному требованию проекта и для северных районов с расчётной температурой ниже −40 °C (исполнение УХЛ1/ХЛ1) применяется низколегированная сталь 09Г2С (С345).
Комплектация фундаментными болтами и метизной группой
Поставка включает полный комплект оцинкованных сборочных метизов класса прочности 5.8 / 8.8 / 10.9 по ведомости КМД. Фундаментные анкерные болты, закладные детали и кондукторы поставляются комплектом под тип фундамента (трубчатый свайный или железобетонные грибовидные подножники).
Требования к монтажу и заводскому контролю швов (100% УЗК)
Сварка ответственных элементов выполняется аттестованными специалистами НАКС. 100% ответственных стыков и фланцев проходят ультразвуковой контроль (УЗК по ГОСТ 14782). Изделия поставляются с маркировочными бирками для безошибочной сборки на объекте.
