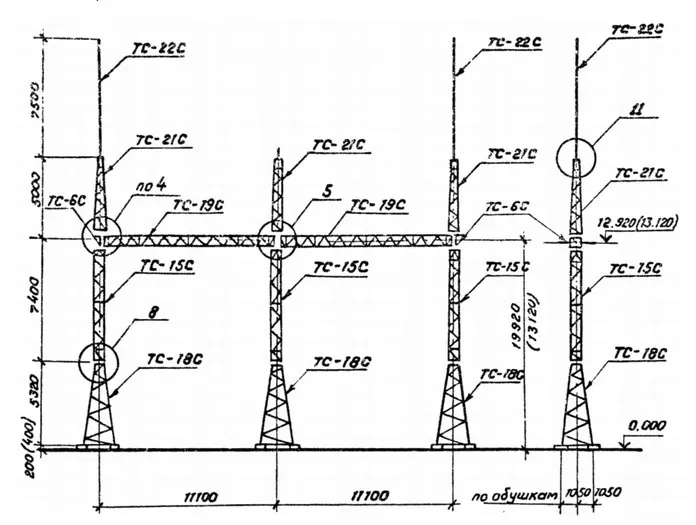

Конструкция портала ОРУ ПС-150 Я4С (типовой проект 3.407.2-162 (13074тм-т2)) изготавливается по требованиям ПУЭ-7 (раздел 4), СП 16.13330.2017 и ГОСТ 23118-2019 с антикоррозийной защитой методом горячего цинкования.
| Технический параметр | Умеренное исполнение (У1, t ≥ −40 °C) | Северное исполнение (УХЛ1 / ХЛ1, t до −65 °C) | Нормативный документ |
|---|---|---|---|
| Марка конструкционной стали | С245 / С255 (Ст3сп5) | С345 (09Г2С-12 / 09Г2С-15) с контролем KCV при −60 °C | ГОСТ 27772-2021 |
| Антикоррозионная защита | Горячее цинкование 80–100 мкм | Горячее цинкование 100–120 мкм / Цинк + УР | ГОСТ 9.307-2021 |
| Метизная группа и болты | Класс прочности 5.8 / 8.8 (оцинкованные) | Хладостойкие болты кл. 8.8 / 10.9 (сталь 09Г2С / 40Х) | ГОСТ Р 52644-2006 |
| Заводской контроль и приёмка | Контрольная сборка стоек и траверс, проверка геометрии | 100% УЗК сварных швов + аттестация НАКС | ГОСТ 23118-2019 / ГОСТ 14782 |
Масса металлоконструкций портала ПС-150 Я4С составляет 4 621 кг. В стандартную еврофуру 20 т вмещается до 4 компл., в полувагон 60 т — до 12 компл.
Для районов с расчетной температурой воздуха ниже −40 °C металлоконструкции портала ПС-150 Я4С производятся из низколегированной стали 09Г2С-12 (С345) по ГОСТ 27772-2021 с обязательным ударным испытанием KCV при −60 °C.
Портал комплектуется сборочными метизами класса прочности 5.8/8.8/10.9 с антикоррозийным термодиффузионным или горячим цинковым покрытием. Анкерные болты и опорные плиты фундамента поставляются по спецификации проекта под свайные или подножные основания.
Все сварные соединения стоек и траверс портала проходят 100% визуально-измерительный и ультразвуковой контроль (УЗК). На заводе выполняется контрольная сборка для обеспечения точности посадочных мест под подвесную ошиновку и изоляторы.
Закупка металлоконструкций ВЛ ведётся партиями по проектной спецификации. Загрузите ведомость опор или проект — инженеры рассчитают полную стоимость заказа и график отгрузки.
