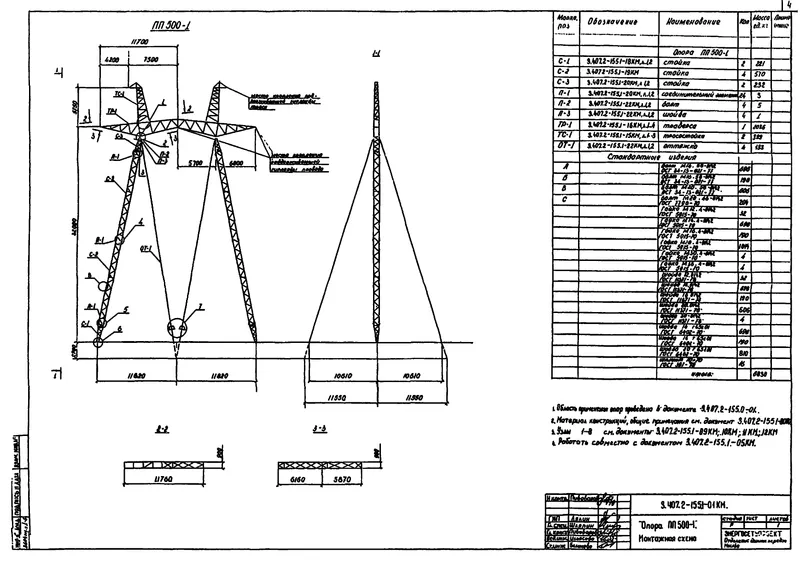

Промежуточная опора ПП500-1 (проект 3.407.2-155.1 (3604тм-т1))

Промежуточная опора ПП500-1 — это классическая решетчатая промежуточная опора, адаптированная для ЛЭП 500 кВ. Разработка велась на основе типового решения 3.407.2-155.1 (3604тм-т1). Опорный узел и ствол выполнены из стали С245. Решетчатое исполнение обеспечивает высокую жесткость при значительных высотах и удобство при замене отдельных элементов. Защита металлоконструкции: горячее цинкование. При массе 7096 кг и габаритной высоте 100 м (согласно чертежу) опора выдерживает нагрузки, характерные для ветровых районов I-IV. Длина траверсы (от оси): 16.5 м.
