АРТ: E1-4109035 кВH = 23.9 мРешетчатаяПромежуточная
В наличии / Под заказ 15–20 дней

Промежуточная опора П35-1Впр. 11520тм-т1

Стальная опора воздушных линий электропередачи • ГОСТ 23118-2019 • Расчёт по ПУЭ-7 и СП 20.13330.2016

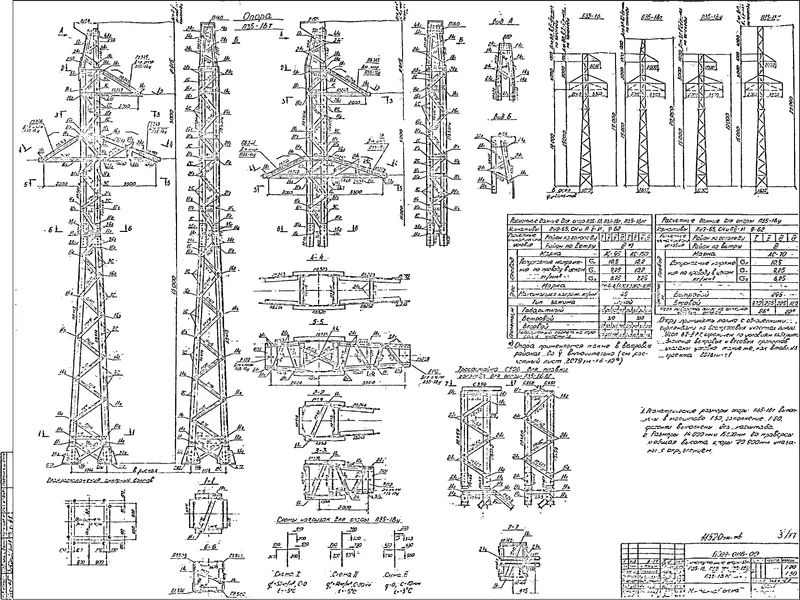

СХЕМА КМ / КМД
Чертёж КМД Промежуточная опора П35-1В
КЛЮЧЕВЫЕ ПАСПОРТНЫЕ ПАРАМЕТРЫГОСТ 23118-2019
Высота до траверсы / вылет2.65 м
Масса металлоконструкций1,56 т (1 563 кг)
Марка проводаАС 95/16 — АС 150/24
База / тип конструкцииРешетчатая
Ветровой и гололедный районI–III
Марка конструкционной сталиСт3 (Ст3сп5) / С245 (09Г2С — по проекту)
Климатическое исполнениеУ1 (Ст3 / С245) · УХЛ1 (09Г2С по проекту)
ОРИЕНТИРОВОЧНАЯ СТОИМОСТЬ И УСЛОВИЯ ПОСТАВКИ:
320 400 ₽
без НДС / ЗА ЕД. · Доставка рассчитывается в ТКП
Инженер ПТО: +7 (911) 150-27-77 (консультация и подбор КМД)
Норма загрузки: 10 компл. в еврофуру (из расчёта 17 т)
Комплект: метизы кл. 8.8/10.9, бирки КМД, сертификаты
Инженерный паспорт изделия и расчётные параметры Промежуточная опора П35-1В
Шифр документации: 11520тм-т1

Инженерный паспорт электросетевой опоры Промежуточная опора П35-1В (35 кВ, типовой проект 11520тм-т1). Назначение изделия — поддержание проводов фаз и троса на прямолинейных перегонах ВЛ в проектном режиме. Башня выполнена пространственно-решетчатой с жесткими диафрагмами и поясными уголками, что обеспечивает равномерное распределение нагрузок по граням. С учетом высоты подвеса проводов 23.9 м (траверса 2.65 м) предельные пролеты составляют: габаритный Lгаб = 128 м, расчетный ветровой 134 м, весовой в период гололеда 156 м. Конструкция аттестована для ветровых районов I–IV по СП 20.13330.2016 (ветровое давление до 800 Па) и зон обледенения II–IV по ПУЭ-7 (стенка льда 15–25 мм). Допустимая сейсмичность площадки строительства — до 9 баллов по СП 14.13330. В зависимости от температурного режима опора поставляется из стали С245/С255 по ГОСТ 27772-2021 (для t >= -40 °C) или низколегированной стали 09Г2С марки С345 по ГОСТ 27772-2021 с подтвержденной вязкостью KCV при -60 °C не менее 34 Дж/см². Опорные пяты поясов соединены шпильками М36 (класс 8.8 по ГОСТ Р 52644-2006) с подножниками типоразмера Ф1-А по серии 3.407.9-158 или монолитными ростверками по СП 24.13330. Металлопрокат защищен заводским горячим цинком по ГОСТ 9.307-2021 (толщина 80–120 мкм), предотвращающим коррозионные повреждения в промышленных атмосферах на срок не менее 50 лет. Тяговые усилия проводов АС 95/16 (ГОСТ 839-2019) воспринимаются траверсой с расчетным запасом при натяжении до 23 кН. Гирлянды сформированы подвесными изоляторами ПС-70Е или полимерными изоляторами типа ЛК-70 по ГОСТ 28856. Тросостойка не установлена, фазная изоляция рассчитана на эксплуатацию без тросовой защиты по главе 2.5 ПУЭ-7.

Стандарты ПТО и нормативный контроль

Нормативные параметры изготовления и эксплуатации Промежуточная опора П35-1В

Конструкция Промежуточная опора П35-1В (типовой проект 11520тм-т1) изготавливается в строгом соответствии с требованиями ПУЭ-7, СП 20.13330.2016 и ГОСТ 23118-2019 с подбором марки стали под конструктивное исполнение и климатическую зону объекта.

Технический параметрУмеренное исполнение (У1, t ≥ −40 °C)Северное исполнение (УХЛ1 / ХЛ1, t до −65 °C)Нормативный документ
Марка конструкционной сталиСт3 (Ст3сп5) / С245 (базовое исполнение)09Г2С / С345 (по специальному требованию проекта, KCV при −60 °C)ГОСТ 27772-2021
Антикоррозионная защитаГорячее цинкование 80–100 мкмГорячее цинкование 100–120 мкм / Цинк + УРГОСТ 9.307-2021
Метизная группа и болтыКласс прочности 5.8 / 8.8 (оцинкованные)Хладостойкие болты/шпильки кл. 8.8 / 10.9 (сталь 09Г2С / 40Х)ГОСТ Р 52644-2006
Заводской контроль и приёмкаКонтрольная сборка секций, сверка бирок КМД100% УЗК сварных швов + аттестация НАКСГОСТ 23118-2019 / ГОСТ 14782
Инженерно-логистический регламент

Логистика, комплектация и монтаж Промежуточная опора П35-1В

Норма загрузки в еврофуру (из расчёта 17 т) и ж/д транспорт

Расчётная масса конструкции Промежуточная опора П35-1В составляет 1,56 т (1 563 кг) (без учёта цинкового слоя ~3,5%). Исходя из нормы загрузки решётчатых конструкций 17 тонн в стандартную еврофуру (компактная пакетная укладка углового проката), в одну машину помещается ориентировочно 10 компл.

Применяемые марки конструкционной стали по ГОСТ 27772-2021

В базовом исполнении (умеренный климат У1) конструкция Промежуточная опора П35-1В изготавливается из углеродистой стали Ст3 (Ст3сп5) или С245 по ГОСТ 27772-2021. По специальному требованию проекта и для северных районов с расчётной температурой ниже −40 °C (исполнение УХЛ1/ХЛ1) применяется низколегированная сталь 09Г2С (С345).

Комплектация фундаментными болтами и метизной группой

Поставка включает полный комплект оцинкованных сборочных метизов класса прочности 5.8 / 8.8 / 10.9 по ведомости КМД. Фундаментные анкерные болты, закладные детали и кондукторы поставляются комплектом под тип фундамента (трубчатый свайный или железобетонные грибовидные подножники).

Требования к монтажу и заводскому контролю швов (100% УЗК)

Сварка ответственных элементов выполняется аттестованными специалистами НАКС. 100% ответственных стыков и фланцев проходят ультразвуковой контроль (УЗК по ГОСТ 14782). Изделия поставляются с маркировочными бирками для безошибочной сборки на объекте.
