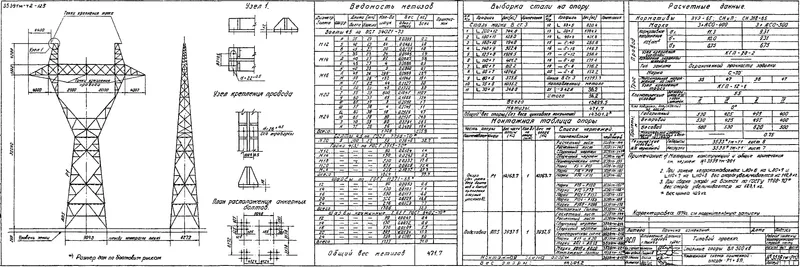

Промежуточная опора Р1+5ппр. 3.407-106 (3539тм-т2)
Стальная опора воздушных линий электропередачи • ГОСТ 23118-2019 • Расчёт по ПУЭ-7 и СП 20.13330.2016
| Высота до траверсы / вылет | 12 м |
| Масса металлоконструкций | 14,73 т (14 730 кг) |
| Марка провода | АС 70/11 — АС 120/19 |
| База / тип конструкции | Решетчатая |
| Ветровой и гололедный район | I–IV |
| Марка конструкционной стали | Ст3 (Ст3сп5) / С245 (09Г2С — по проекту) |
| Климатическое исполнение | У1 (Ст3 / С245) · УХЛ1 (09Г2С по проекту) |
Тяговые усилия проводов АС 120/19 (ГОСТ 839-2019) воспринимаются траверсой с расчетным запасом при натяжении до 24 кН. Гирлянды сформированы подвесными изоляторами ПС-70Е или полимерными изоляторами типа ЛК-70 по ГОСТ 28856. Молниезащитная секция опоры адаптирована под натяжение грозотроса ТК 9.1 или комбинированного кабеля ОКГТ. Спецификация заводского изготовления опоры Промежуточная опора Р1+5п на напряжение 35 кВ (3.407-106 (3539тм-т2)). Конструкция сертифицирована для поддержания проводов фаз и троса на прямолинейных перегонах ВЛ без восприятия продольных сил. Пространственный одноцепный решетчатый ствол из прокатных уголков на болтах нормальной и повышенной прочности оптимизирован под минимальный вес металла (14730 кг). Параметры ствола (высота 32.0 м, длина траверсы от оси 12.0 м) рассчитаны на межфазный габаритный пролет 184 м, ветровой пролет 199 м и весовой пролет 226 м. Фундаментная часть состоит из башмаков с анкерным креплением М48 (кл. 8.8) под грибовидные подножники типа Ф5-А (серия 3.407.9-158) или свайные основания в пластично-мерзлых грунтах СП 25.13330. Все стальные детали оцинкованы методом погружения по ГОСТ 9.307-2021 с толщиной защитного слоя 80–120 мкм (масса цинка 600–850 г/м²), сохраняя стойкость в средах С3-С4 свыше 50 лет. Аэродинамический расчет выполнен по СП 20.13330.2016 для ветровых районов I–IV (скоростной напор до 800 Па, ветер до 36 м/с) и гололедных районов II–IV по ПУЭ-7 (стенка гололеда bЭ = 15–25 мм). Сейсмостойкость узлов подтверждена до 9 баллов (СП 14.13330.2018). Для умеренного пояса (У1, t >= -40 °C) используется сталь С245/С255 по ГОСТ 27772-2021. В северном исполнении (УХЛ1/ХЛ1, t до -65 °C) применяется легированная сталь 09Г2С (С345) по ГОСТ 27772-2021 с ударной вязкостью KCV при -60 °C не ниже 34 Дж/см².
Нормативные параметры изготовления и эксплуатации Промежуточная опора Р1+5п
Конструкция Промежуточная опора Р1+5п (типовой проект 3.407-106 (3539тм-т2)) изготавливается в строгом соответствии с требованиями ПУЭ-7, СП 20.13330.2016 и ГОСТ 23118-2019 с подбором марки стали под конструктивное исполнение и климатическую зону объекта.
| Технический параметр | Умеренное исполнение (У1, t ≥ −40 °C) | Северное исполнение (УХЛ1 / ХЛ1, t до −65 °C) | Нормативный документ |
|---|---|---|---|
| Марка конструкционной стали | Ст3 (Ст3сп5) / С245 (базовое исполнение) | 09Г2С / С345 (по специальному требованию проекта, KCV при −60 °C) | ГОСТ 27772-2021 |
| Антикоррозионная защита | Горячее цинкование 80–100 мкм | Горячее цинкование 100–120 мкм / Цинк + УР | ГОСТ 9.307-2021 |
| Метизная группа и болты | Класс прочности 5.8 / 8.8 (оцинкованные) | Хладостойкие болты/шпильки кл. 8.8 / 10.9 (сталь 09Г2С / 40Х) | ГОСТ Р 52644-2006 |
| Заводской контроль и приёмка | Контрольная сборка секций, сверка бирок КМД | 100% УЗК сварных швов + аттестация НАКС | ГОСТ 23118-2019 / ГОСТ 14782 |
Логистика, комплектация и монтаж Промежуточная опора Р1+5п
Норма загрузки в еврофуру (из расчёта 17 т) и ж/д транспорт
Расчётная масса конструкции Промежуточная опора Р1+5п составляет 14,73 т (14 730 кг) (без учёта цинкового слоя ~3,5%). Исходя из нормы загрузки решётчатых конструкций 17 тонн в стандартную еврофуру (компактная пакетная укладка углового проката), в одну машину помещается ориентировочно 1 компл.
Применяемые марки конструкционной стали по ГОСТ 27772-2021
В базовом исполнении (умеренный климат У1) конструкция Промежуточная опора Р1+5п изготавливается из углеродистой стали Ст3 (Ст3сп5) или С245 по ГОСТ 27772-2021. По специальному требованию проекта и для северных районов с расчётной температурой ниже −40 °C (исполнение УХЛ1/ХЛ1) применяется низколегированная сталь 09Г2С (С345).
Комплектация фундаментными болтами и метизной группой
Поставка включает полный комплект оцинкованных сборочных метизов класса прочности 5.8 / 8.8 / 10.9 по ведомости КМД. Фундаментные анкерные болты, закладные детали и кондукторы поставляются комплектом под тип фундамента (трубчатый свайный или железобетонные грибовидные подножники).
Требования к монтажу и заводскому контролю швов (100% УЗК)
Сварка ответственных элементов выполняется аттестованными специалистами НАКС. 100% ответственных стыков и фланцев проходят ультразвуковой контроль (УЗК по ГОСТ 14782). Изделия поставляются с маркировочными бирками для безошибочной сборки на объекте.
