Промежуточная опора 2МП330-1Впр. 20016тм

Стальная опора воздушных линий электропередачи • ГОСТ 23118-2019 • Расчёт по ПУЭ-7 и СП 20.13330.2016

СХЕМА КМ / КМД

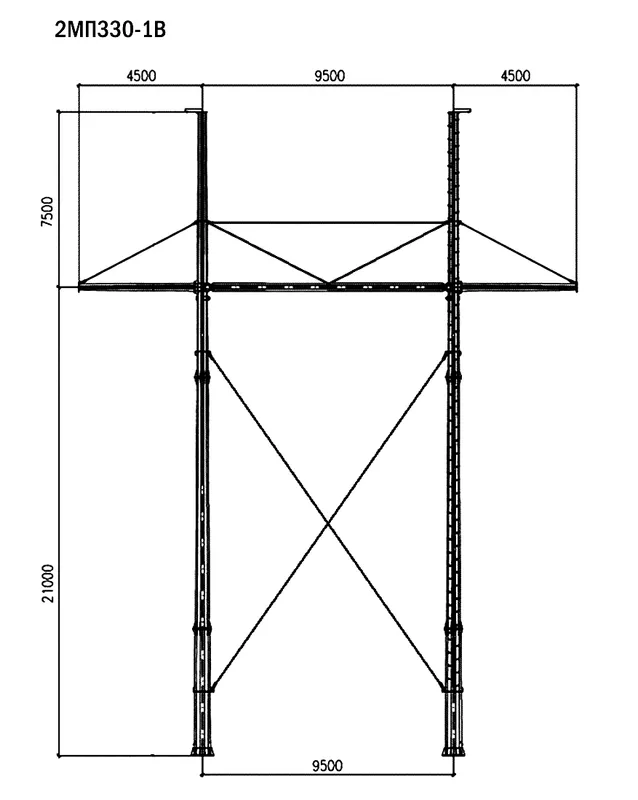

Чертёж КМД Промежуточная опора 2МП330-1В
КЛЮЧЕВЫЕ ПАСПОРТНЫЕ ПАРАМЕТРЫГОСТ 23118-2019
Высота до траверсы / вылет9.25 м
Масса металлоконструкций8,23 т (8 227 кг)
Марка проводаПо запросу
База / тип конструкцииМногогранная
Ветровой и гололедный районПо запросу
Марка конструкционной сталиС345 по ГОСТ 27772-2021
Климатическое исполнениеУ1 / УХЛ1 / ХЛ1 (сталь С345, t до −65 °C)
ОРИЕНТИРОВОЧНАЯ СТОИМОСТЬ И УСЛОВИЯ ПОСТАВКИ:
2 262 400 ₽
без НДС / ЗА ЕД. · Доставка рассчитывается в ТКП
Инженер ПТО: +7 (911) 150-27-77 (консультация и подбор КМД)
Норма загрузки: 1 компл. в еврофуру (из расчёта 12 т)
Комплект: метизы кл. 8.8/10.9, бирки КМД, сертификаты
Инженерный паспорт изделия и расчётные параметры Промежуточная опора 2МП330-1В
Шифр документации: 20016тм

Техническая спецификация и паспорт марки Промежуточная опора 2МП330-1В для воздушных линий 330 кВ (20016тм). Изделие спроектировано для поддержания проводов фаз и троса на прямолинейных перегонах ВЛ без восприятия продольных сил. Несущая часть выполнена в виде одноцепной стойки многогранного переменного сечения (8–16 граней), обеспечивающей жесткость на изгиб при уменьшении пятна застройки до 65% относительно решетчатых баз. Геометрические параметры опоры (высота 28.5 м, траверса 9.25 м) обеспечивают проектные интервалы расстановки: габаритный пролет 369 м, ветровой 406 м и весовой пролет 465 м. Проводниковый тракт адаптирован к проводам 2хАС 300/39 (ГОСТ 839-2019) с расчетным натяжением при гололеде 78 кН. Линейная подвеска укомплектована стеклянными изоляторами ПС-120Б / ПС-160Д в одноцепных и двухцепных гирляндах. Для защиты линии от грозовых перенапряжений смонтирована тросовая надставка под проводящий канат ГОСТ 3063-80 либо кабель связи ОКГТ. Прочностной расчет каркаса по СП 20.13330 гарантирует работу в I–IV районах по ветру (напор W0 до 800 Па) и II–IV районах по гололеду (толщина муфты 15–25 мм по ПУЭ-7). Сейсмостойкость изделия достигает 9 баллов по шкале MSK-64. Выбор марки стали базируется на ГОСТ 27772-2021: конструкционная сталь С245 (зона У1, t до -40 °C) либо хладостойкая сталь 09Г2С категории 15 (УХЛ1/ХЛ1, t до -65 °C) с криогенными испытаниями KCV при минус 60 °C. Фланцевый башмак ствола фиксируется группой из 16 анкерных болтов М48 (класс 8.8/10.9) с опиранием на трубчатый свайный фундамент сечением 720 мм либо буронабивные сваи СП 24.13330. Барьерная стойкость к атмосферной коррозии достигнута горячим цинкованием по ГОСТ 9.307-2021 с толщиной покрытия 80–120 мкм, что обеспечивает эксплуатационный ресурс опор более 50 лет.

Стандарты ПТО и нормативный контроль

Нормативные параметры изготовления и эксплуатации Промежуточная опора 2МП330-1В

Конструкция Промежуточная опора 2МП330-1В (типовой проект 20016тм) изготавливается в строгом соответствии с требованиями ПУЭ-7, СП 20.13330.2016 и ГОСТ 23118-2019 с подбором марки стали под конструктивное исполнение и климатическую зону объекта.

Технический параметрУмеренное исполнение (У1, t ≥ −40 °C)Северное исполнение (УХЛ1 / ХЛ1, t до −65 °C)Нормативный документ
Марка конструкционной сталиС345 (низколегированный листовой прокат)С345 (09Г2С-12 / 09Г2С-15) с контролем KCV при −60 °CГОСТ 27772-2021
Антикоррозионная защитаГорячее цинкование 80–100 мкмГорячее цинкование 100–120 мкм / Цинк + УРГОСТ 9.307-2021
Метизная группа и болтыКласс прочности 5.8 / 8.8 (оцинкованные)Хладостойкие болты/шпильки кл. 8.8 / 10.9 (сталь 09Г2С / 40Х)ГОСТ Р 52644-2006
Заводской контроль и приёмкаКонтрольная сборка секций, сверка бирок КМД100% УЗК сварных швов + аттестация НАКСГОСТ 23118-2019 / ГОСТ 14782
Инженерно-логистический регламент

Логистика, комплектация и монтаж Промежуточная опора 2МП330-1В

Норма загрузки в еврофуру (из расчёта 12 т) и ж/д транспорт

Расчётная масса конструкции Промежуточная опора 2МП330-1В составляет 8,23 т (8 227 кг) (без учёта цинкового слоя ~3,5%). Исходя из производственной нормы загрузки многогранных секций 12 тонн в стандартную еврофуру, в одну машину помещается ориентировочно 1 компл. При железнодорожной отправке загрузка полувагона определяется габаритным объёмом конических секций (даже при укладке «валетом» фактическая загрузка существенно ниже номинальной грузоподъёмности вагона).

Применяемые марки конструкционной стали по ГОСТ 27772-2021

Многогранная опора Промежуточная опора 2МП330-1В изготавливается из низколегированной конструкционной стали класса прочности С345 по ГОСТ 27772-2021 во всех климатических исполнениях (для районов Крайнего Севера УХЛ1/ХЛ1 — с обязательным испытанием проката на ударную вязкость KCV при −60 °C).

Комплектация фундаментными болтами и метизной группой

Поставка включает полный комплект оцинкованных сборочных метизов класса прочности 5.8 / 8.8 / 10.9 по ведомости КМД. Фундаментные анкерные болты, закладные детали и кондукторы поставляются комплектом под тип фундамента (трубчатый свайный или железобетонные грибовидные подножники).

Требования к монтажу и заводскому контролю швов (100% УЗК)

Сварка ответственных элементов выполняется аттестованными специалистами НАКС. 100% ответственных стыков и фланцев проходят ультразвуковой контроль (УЗК по ГОСТ 14782). Изделия поставляются с маркировочными бирками для безошибочной сборки на объекте.
