Промежуточная опора 2П330-5-8,0пр. 3.407.2-165 (13095тм-т1)
Стальная опора воздушных линий электропередачи • ГОСТ 23118-2019 • Расчёт по ПУЭ-7 и СП 20.13330.2016
| Высота до траверсы / вылет | 3.5 м |
| Масса металлоконструкций | 5,6 т (5 601 кг) |
| Марка провода | АС 240/32 — АС 400/51 |
| База / тип конструкции | Решетчатая |
| Ветровой и гололедный район | II–IV |
| Марка конструкционной стали | Ст3 (Ст3сп5) / С245 (09Г2С — по проекту) |
| Климатическое исполнение | У1 (Ст3 / С245) · УХЛ1 (09Г2С по проекту) |

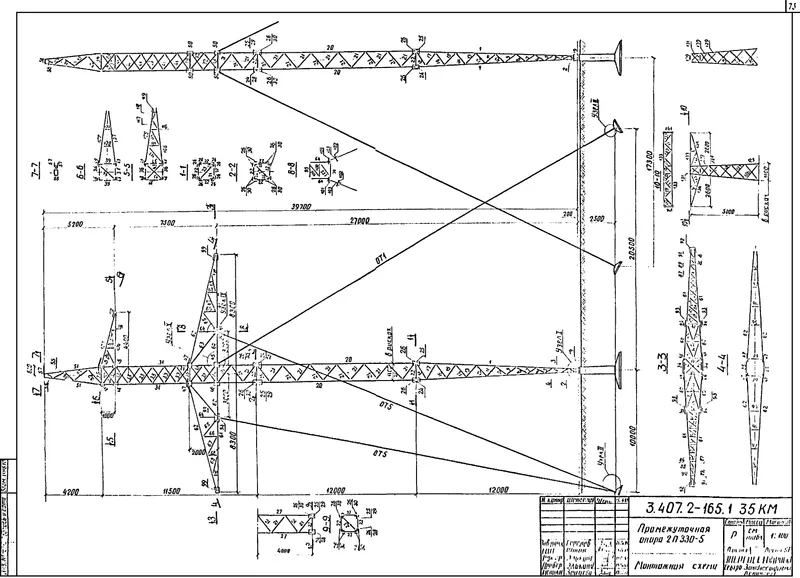

Траверсы рассчитаны на подвеску сталеалюминевых проводов марки 2хАС 240/32 (ГОСТ 839-2019) с максимальным тяжением по фазе до 74 кН в экстремальном гололедно-ветровом режиме. Изоляция фаз обеспечивается стеклянными изоляторами ПС-120Б / ПС-160Д в одноцепных и двухцепных гирляндах. Вершина опоры оборудована тросостойкой под монтаж стального грозозащитного каната ТК 9.1 (ГОСТ 3063-80) либо встроенного оптического кабеля ОКГТ. Инженерный паспорт металлоконструкции Промежуточная опора 2П330-5-8,0 (ВЛ 330 кВ, типовой проект 3.407.2-165 (13095тм-т1)). Конструкция предназначена для поддержания проводов фаз и троса на прямолинейных перегонах ВЛ без восприятия продольных сил. Ствол опоры представляет собой одноцепный пространственный решетчатый каркас пирамидально-призматического типа из горячекатаного равнополочного уголка на болтовых соединениях. При строительной высоте 30.0 м и длине траверсы 3.5 м расчетный габаритный пролет трассы составляет Lгаб = 376 м, ветровой пролет — Lветр = 391 м, а весовой пролет при расчетном гололеде равен Lвес = 451 м. Фундаментная часть состоит из башмаков с анкерным креплением М36 (кл. 8.8) под грибовидные подножники типа Ф2-А (серия 3.407.9-158) или свайные основания в пластично-мерзлых грунтах СП 25.13330. Все стальные детали оцинкованы методом погружения по ГОСТ 9.307-2021 с толщиной защитного слоя 80–120 мкм (масса цинка 600–850 г/м²), сохраняя стойкость в средах С3-С4 свыше 50 лет. Климатическая устойчивость каркаса соответствует нормам I–IV ветровых зон по СП 20.13330 (давление W0 до 0.8 кПа) и районов по гололеду II–IV по ПУЭ-7 (bЭ = 15–25 мм). Несущая способность сохраняется при сейсмических толчках до 9 баллов по MSK-64. Материальное исполнение У1 предусматривает прокат С245 по ГОСТ 27772-2021. В арктической модификации ХЛ1/УХЛ1 каркас изготавливается из стали 09Г2С-12 (С345) по ГОСТ 27772-2021 с обязательным тестом KCV-60 >= 34 Дж/см².
Нормативные параметры изготовления и эксплуатации Промежуточная опора 2П330-5-8,0
Конструкция Промежуточная опора 2П330-5-8,0 (типовой проект 3.407.2-165 (13095тм-т1)) изготавливается в строгом соответствии с требованиями ПУЭ-7, СП 20.13330.2016 и ГОСТ 23118-2019 с подбором марки стали под конструктивное исполнение и климатическую зону объекта.
| Технический параметр | Умеренное исполнение (У1, t ≥ −40 °C) | Северное исполнение (УХЛ1 / ХЛ1, t до −65 °C) | Нормативный документ |
|---|---|---|---|
| Марка конструкционной стали | Ст3 (Ст3сп5) / С245 (базовое исполнение) | 09Г2С / С345 (по специальному требованию проекта, KCV при −60 °C) | ГОСТ 27772-2021 |
| Антикоррозионная защита | Горячее цинкование 80–100 мкм | Горячее цинкование 100–120 мкм / Цинк + УР | ГОСТ 9.307-2021 |
| Метизная группа и болты | Класс прочности 5.8 / 8.8 (оцинкованные) | Хладостойкие болты/шпильки кл. 8.8 / 10.9 (сталь 09Г2С / 40Х) | ГОСТ Р 52644-2006 |
| Заводской контроль и приёмка | Контрольная сборка секций, сверка бирок КМД | 100% УЗК сварных швов + аттестация НАКС | ГОСТ 23118-2019 / ГОСТ 14782 |
Логистика, комплектация и монтаж Промежуточная опора 2П330-5-8,0
Норма загрузки в еврофуру (из расчёта 17 т) и ж/д транспорт
Расчётная масса конструкции Промежуточная опора 2П330-5-8,0 составляет 5,6 т (5 601 кг) (без учёта цинкового слоя ~3,5%). Исходя из нормы загрузки решётчатых конструкций 17 тонн в стандартную еврофуру (компактная пакетная укладка углового проката), в одну машину помещается ориентировочно 3 компл.
Применяемые марки конструкционной стали по ГОСТ 27772-2021
В базовом исполнении (умеренный климат У1) конструкция Промежуточная опора 2П330-5-8,0 изготавливается из углеродистой стали Ст3 (Ст3сп5) или С245 по ГОСТ 27772-2021. По специальному требованию проекта и для северных районов с расчётной температурой ниже −40 °C (исполнение УХЛ1/ХЛ1) применяется низколегированная сталь 09Г2С (С345).
Комплектация фундаментными болтами и метизной группой
Поставка включает полный комплект оцинкованных сборочных метизов класса прочности 5.8 / 8.8 / 10.9 по ведомости КМД. Фундаментные анкерные болты, закладные детали и кондукторы поставляются комплектом под тип фундамента (трубчатый свайный или железобетонные грибовидные подножники).
Требования к монтажу и заводскому контролю швов (100% УЗК)
Сварка ответственных элементов выполняется аттестованными специалистами НАКС. 100% ответственных стыков и фланцев проходят ультразвуковой контроль (УЗК по ГОСТ 14782). Изделия поставляются с маркировочными бирками для безошибочной сборки на объекте.
