Воздушно-кабельный переходной пункт (ВКПП) — инженерное сооружение, обеспечивающее переход воздушной линии электропередачи (ВЛ) в кабельную линию (КЛ). В энергетике переходный пункт — это обязательный элемент кабельно-воздушных линий (КВЛ) классов напряжения 35, 110 и 220 кВ. В статье разобраны типы конструкций (ЗПП, ПКПО, ЦПП), устройство, нормативная база и критерии выбора. Обновлено: Август 2026.
Что такое ВКПП и зачем он нужен
ВКПП — это аббревиатура, которая расшифровывается как воздушно-кабельный переходной пункт. Конструкция размещается в точке стыковки двух принципиально разных участков линии электропередачи: воздушного (ВЛ) и подземного кабельного (КЛ).
Основная задача переходного пункта в энергетике — обеспечить безопасный и надёжный переход провода из «воздуха» в «землю». На практике это означает:
- Электрическое соединение фазных проводов ВЛ с жилами силового кабеля КЛ через концевые кабельные муфты;
- Защиту изоляции кабеля от грозовых и коммутационных перенапряжений при помощи ограничителей перенапряжений (ОПН);
- Коммутацию и секционирование — возможность создать видимый разрыв цепи для безопасного обслуживания через разъединители;
- Заземление — устройство контура заземления, защищающего от замыканий на землю.
Переход кабель — ВЛ необходим при подходе высоковольтной линии к плотной городской застройке, при пересечении инженерных сооружений (автодорог, железных дорог, газопроводов), а также при реконструкции электрических сетей с переводом воздушных участков в подземный кабель.
Аббревиатура КВЛ (кабельно-воздушная линия) обозначает линию электропередачи, содержащую и воздушный, и кабельный участки. Запись «КВЛ-35 кВ» означает кабельно-воздушную линию класса напряжения 35 кВ. Переходный пункт — обязательный узел каждой КВЛ.
Типы переходных пунктов: ЗПП, ПКПО, ЦПП
Все переходные пункты классифицируются по способу размещения электротехнического оборудования. Выбор типа определяется классом напряжения, условиями площадки, требованиями к автоматизации и бюджетом.
Закрытый переходный пункт (ЗПП)
Закрытый переходный пункт (ЗПП) в энергетике — это капитальное или модульное здание, внутри которого размещается всё первичное оборудование: концевые муфты, ОПН, разъединители, системы телемеханики. Капитальные стены ЗПП выполняют две функции: защита высоковольтного оборудования от атмосферных воздействий и агрессивных выбросов предприятий, а также антивандальная защита — предотвращение доступа посторонних лиц к токоведущим частям под смертельно опасным напряжением.
Закрытый переходный пункт 110 кВ и 220 кВ — наиболее распространённые классы для ЗПП. Закрытое исполнение применяется в условиях стеснённой промышленной или городской застройки, где требования к защите изоляции и безопасности максимальны. Основной недостаток — значительная площадь землеотвода (от 60 м²) и высокая стоимость капитального строительства.
Подробнее: Что такое закрытый переходный пункт
Открытый переходный пункт (ПКПО)
ПКПО (переходной пункт кабельно-воздушный открытый) — конструкция, при которой оборудование монтируется открыто на многогранных металлических стойках, без капитального здания. Это самый экономичный тип ВКПП: стоимость на 20–40% ниже, чем у ЗПП, а пятно застройки сводится к фундаменту опоры.
Открытый пункт перехода ВЛ в КЛ 110 кВ широко применяется на загородных трассах распределительных и магистральных сетей, промышленных площадках и объектах ЖКХ. Обозначение ПКПО в проектной документации — например, ПКПО-КВ-35.2-2.1 — указывает на класс напряжения, число стоек и конструктивную серию.
Подробнее: Открытые переходные пункты ПКПО
Цифровой переходный пункт (ЦПП)
ЦПП — эволюция классического ВКПП: минимальная площадь застройки, оборудование скомпоновано на многогранных опорах, управление и защиты переведены на цифровой стандарт МЭК 61850. Оснащается АСУ ТП, датчиками температуры кабеля, системами видеомониторинга и дистанционного управления. Применение растёт в программах «умных сетей» и на удалённых объектах ТЭК.
Подробнее: Цифровые переходные пункты ЦПП
Классификация по классу напряжения
Класс напряжения определяет габариты конструкции, требования к изоляции и стоимость решения. Ниже — краткий обзор трёх основных классов, производимых ООО «Энерго-1».
ВКПП 35 кВ
Типовой узел стыковки ВЛ и КЛ для распределительных сетей. Компактные многогранные стойки высотой 12–18 м. Применяется при выносе ЛЭП из зоны застройки, подключении подстанций ЖКХ и объектов малой генерации. Сталь С345 / 09Г2С, горячее цинкование 65–100 мкм.
ВКПП 110 кВ
Рабочая лошадка магистральных и питающих сетей крупной промышленности: НПЗ, ГПЗ, металлургических комбинатов, ЦБК. Высота стоек 18–28 м. Более серьёзный расчёт на ветро-гололёдные нагрузки. Северное исполнение ХЛ1 для объектов Западной Сибири, Ямала, Якутии.
ВКПП 220 кВ
Системообразующий уровень напряжения — зона ответственности ФСК ЕЭС. Переходные пункты 220 кВ к ВЛ устанавливаются на крупных подстанциях питания регионов, при подключениях ГЭС/АЭС/ТЭС, в проектах СПГ. Повышенный класс ответственности (II или I по ГОСТ 27751), стойки 24–36 м, цинкование 100–150 мкм с пассивацией.

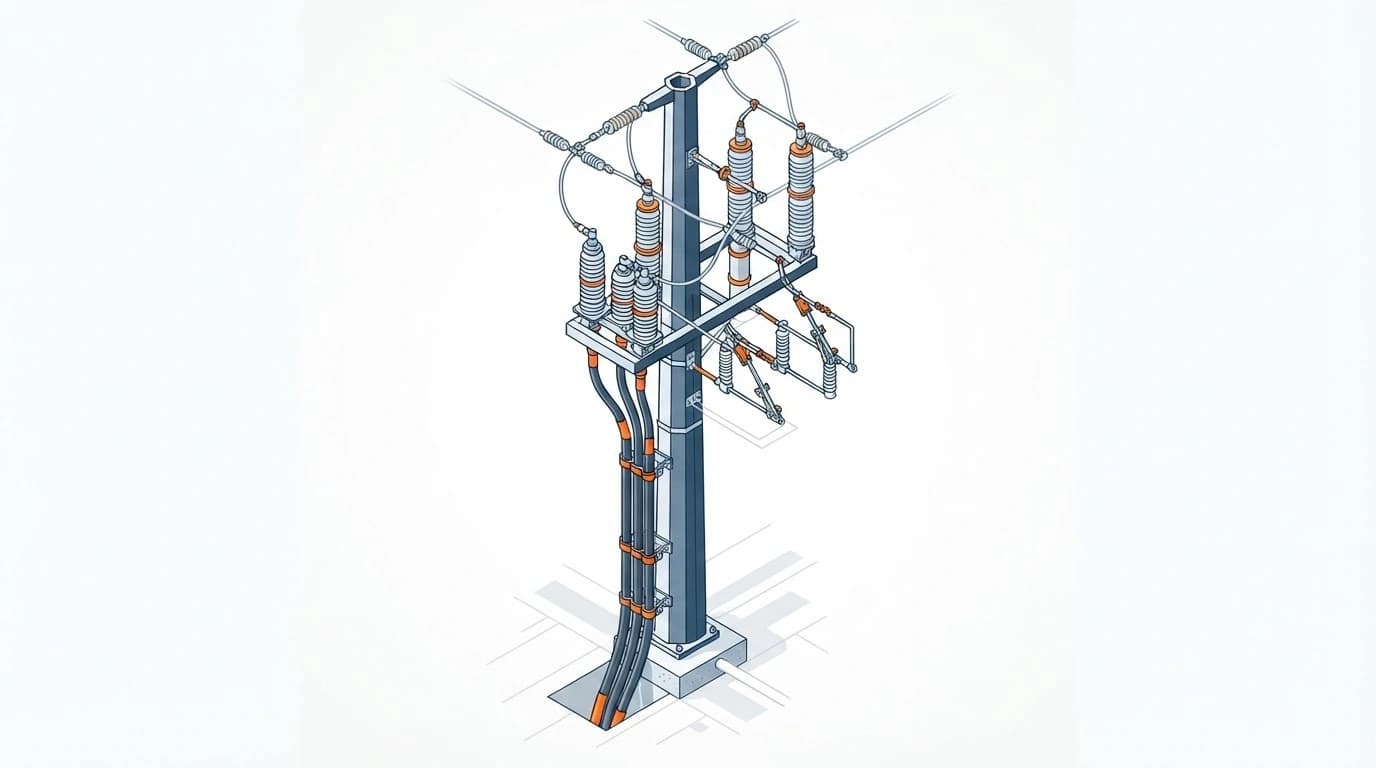

Устройство переходного пункта ВЛ в КЛ
Независимо от типа исполнения (ЗПП, ПКПО, ЦПП), устройство переходного пункта ВЛ в КЛ включает пять основных элементов:
-
Концевые кабельные муфты. Обеспечивают герметичное соединение жил подземного кабеля с проводами ВЛ. Современный стандарт — «сухое» исполнение без масла. Муфты монтируются на площадках обслуживания с лестницами для безопасного доступа персонала.
-
Ограничители перенапряжений (ОПН). Защищают изоляцию кабеля от грозовых и коммутационных импульсов. Устанавливаются непосредственно у концевых муфт для минимизации длины защищённого участка.
-
Разъединители. Создают видимый разрыв цепи для безопасного обслуживания. На переходе кабель — ВЛ 220 кВ используются моторизованные разъединители с дистанционным управлением.
-
Несущие конструкции. Стальные многогранные опоры (СМО) переменного сечения. Обладают высокой прочностью при малом весе, эстетичны для городской среды. Секции соединяются телескопическим или фланцевым способом.
-
Контур заземления. Заземляющее устройство с нормируемым сопротивлением, объединяющее все металлические элементы конструкции.
Для объектов с удалённым доступом добавляются: АСУ ТП, телемеханика, видеомониторинг и системы страховки (жёсткие анкерные линии — ЖАЛ).
Нормативная база
Проектирование и строительство переходных пунктов ВЛ в КЛ регулируется следующими нормативными документами:
- ПУЭ-7, Глава 2.5 — основные требования к воздушным линиям электропередачи, включая переходы ВЛ-КЛ;
- СП 20.13330.2016 — нагрузки и воздействия: расчёт ветровых и гололёдных нагрузок на конструкции ВКПП;
- ГОСТ 9.307 — требования к горячему цинкованию стальных конструкций;
- ГОСТ 27751-2014 — надёжность строительных конструкций: классы ответственности;
- СТО 56947007-29.240.55.199-2015 — технические требования к стальным многогранным опорам ВЛ 35–500 кВ;
- МЭК 61850 — стандарт цифровых подстанций (для ЦПП).
Выбор марки стали зависит от расчётной температуры наружного воздуха: для центральных регионов — С345 (исполнение УХЛ), для Крайнего Севера — 09Г2С (исполнение ХЛ1, до −60 °C).
Сравнительная таблица типов переходных пунктов
| Характеристика | ЗПП (закрытый) | ПКПО (открытый) | ЦПП (цифровой) |
|---|---|---|---|
| Размещение оборудования | В капитальном здании | Открыто на опорах | На опорах + АСУ ТП |
| Площадь застройки | От 60 м² (здание) | Равна фундаменту опоры | Равна фундаменту опоры |
| Срок монтажа | 3–6 месяцев | 2–4 недели | 3–6 недель |
| Стоимость (CAPEX) | 100% (база) | 60–80% от ЗПП | 80–120% от ЗПП |
| Дистанционное управление | Требует дооснащения | Нет | Встроено (МЭК 61850) |
| Антивандальная защита | Максимальная | Минимальная | Средняя |
| Эстетика для города | Низкая (здание) | Средняя | Высокая |
| Срок службы | 25–30 лет | До 50 лет (цинк) | До 50 лет (цинк) |
| Классы напряжения | 35–220 кВ | 35–220 кВ | 35–220 кВ |
Как выбрать тип. ЗПП оптимален для стеснённых промзон с агрессивной средой. ПКПО — для загородных трасс с достаточным землеотводом и бюджетным ограничением. ЦПП — для городских реконструкций и объектов с требованием удалённого мониторинга.
Часто задаваемые вопросы
Что такое ВКПП в энергетике?
ВКПП — воздушно-кабельный переходной пункт. Это инженерное сооружение в точке перехода воздушной линии электропередачи (ВЛ) в подземную кабельную линию (КЛ). ВКПП обеспечивает электрическое соединение, защиту от перенапряжений и возможность коммутации участка сети.
Чем ЗПП отличается от ВКПП?
ЗПП (закрытый переходный пункт) — это один из типов ВКПП. «ВКПП» — общее название переходного пункта, а «ЗПП» — конкретное исполнение в капитальном здании. Другие исполнения — открытое (ПКПО) и цифровое (ЦПП).
Что такое ПКПО в энергетике?
ПКПО — переходной пункт кабельно-воздушный открытого типа. Оборудование монтируется открыто на многогранных стойках без капитального здания. Обозначения в проектной документации, например «ПКПО-КВ-35.2-2.1», указывают на класс напряжения и конструктивную серию.
Что такое КВЛ-35 кВ?
КВЛ — кабельно-воздушная линия, то есть линия электропередачи, состоящая из воздушного и кабельного участков. «КВЛ-35 кВ» — кабельно-воздушная линия напряжением 35 кВ. Переходный пункт (ВКПП) — обязательный элемент каждой КВЛ.
Как происходит переход из КЛ в ВЛ (ЗПП)?
При переходе из кабельной линии в воздушную (ЗПП-переход из КЛ в ВЛ) подземный кабель подводится к переходному пункту, где через концевые муфты подключается к фазным проводам воздушной линии. ОПН защищают кабель от перенапряжений. Разъединители обеспечивают видимый разрыв для безопасного обслуживания.
Какие переходные пункты производит ООО «Энерго-1»?
ООО «Энерго-1» проектирует и поставляет переходные пункты всех трёх типов (ПКПО, ЗПП-комплектации, ЦПП) для классов напряжения 35, 110 и 220 кВ. Металлоконструкции изготавливаются на аттестованных заводах из стали С345 / 09Г2С с горячим цинкованием. Подготовка технико-коммерческого предложения — за 3 часа.
