АННОТАЦИЯ
Воздушно-кабельный переходный пункт (ВКПП) — это критически важный узел современной энергосистемы, обеспечивающий сопряжение воздушных линий (ВЛ) с кабельными линиями (КЛ). В данной статье рассматриваются инженерные основы, нормативная база и преимущества использования многогранных металлических конструкций для создания компактных и надежных переходных пунктов в условиях плотной застройки.
Определение и назначение
Воздушно-кабельный переходный пункт выполняет важнейшую функцию «стыковки» двух принципиально разных участков линии электропередачи — воздушного и подземного. Основные задачи ВКПП:
- Электрическое соединение: обеспечение надёжного контакта между фазными проводами ВЛ и жилами подземного кабеля КЛ;
- Защита оборудования: предотвращение повреждений изоляции и электрооборудования при аварийных ситуациях;
- Размещение аппаратуры: монтаж коммутационных устройств, систем мониторинга, связи и релейной защиты;
- Секционирование: разделение линий электропередачи для локализации аварий и повышения общей надёжности электроснабжения;
- Реконструкция сетей: организация кабельных вставок в существующих воздушных линиях при необходимости их выноса или изменения трассы.
Типы и конструкции
Существует несколько основных типов ВКПП, различающихся по конструктивному исполнению и занимаемой площади:
1. Закрытые переходные пункты (ЗПП)
- Размещение электротехнического оборудования в отдельном капитальном здании;
- Максимальный уровень защиты от атмосферных воздействий и несанкционированного доступа;
- Требуют значительных капитальных затрат и большой площади землеотвода.
2. Открытые переходные пункты на базе МГС
- Монтируются непосредственно на многогранных металлических опорах;
- Отличаются экстремальной компактностью и значительно меньшей стоимостью (на 30–40% дешевле ЗПП);
- Идеальны для городской застройки благодаря эстетичному виду и минимальному пятну застройки.
3. Цифровые переходные пункты (ЦПП)
- Объединяют физическое соединение с интеллектуальным мониторингом и дистанционным управлением;
- Оснащены датчиками температуры кабеля, системами видеомониторинга и селективной автоматикой (АПВ);
- Интегрируются в концепцию «умных сетей» (Smart Grid).

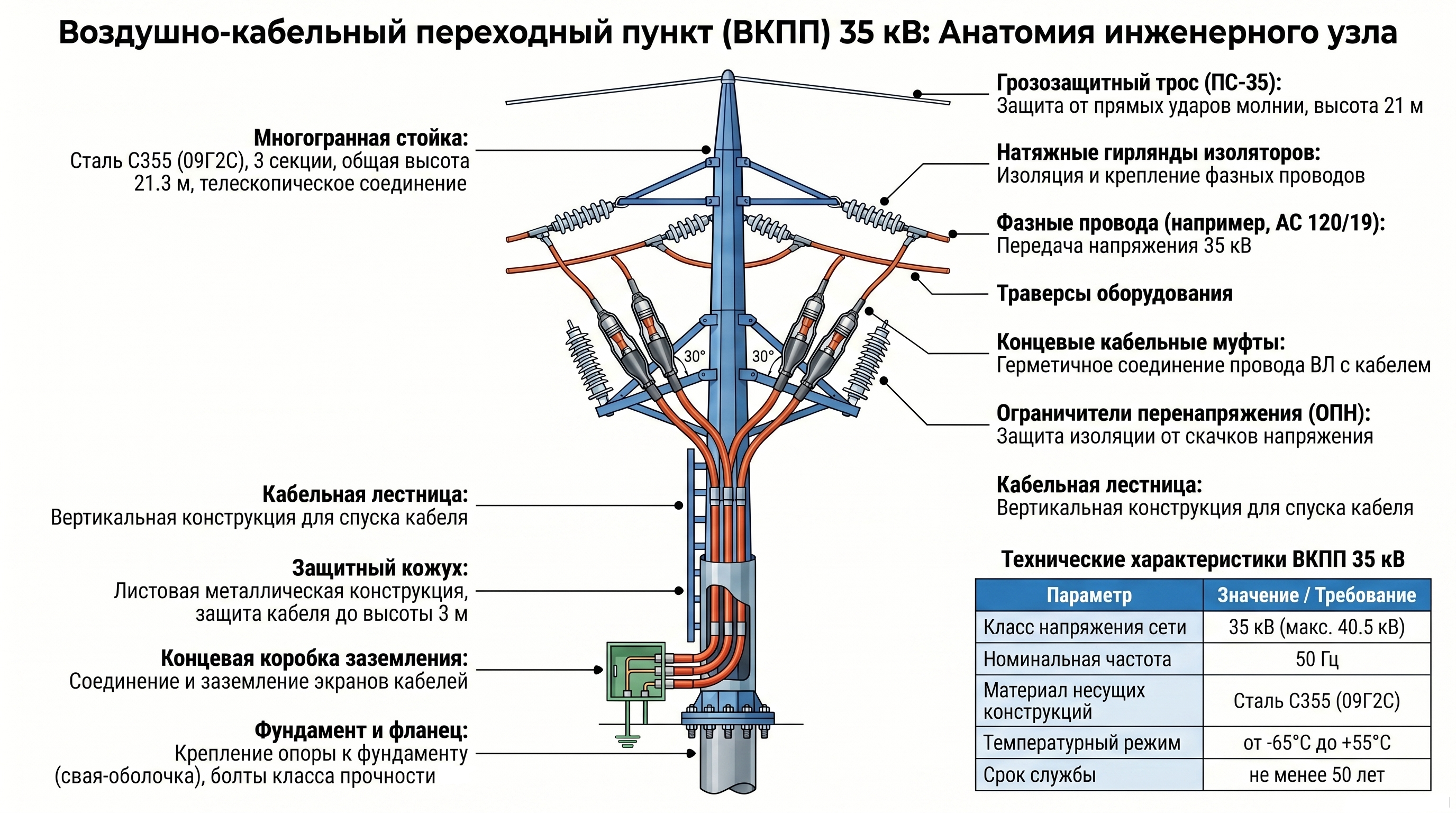

Ключевые компоненты ВКПП
- Концевые муфты: обеспечивают герметичное соединение кабеля и ВЛ. Современный стандарт — «сухое» исполнение без масла.
- Ограничители перенапряжения (ОПН): защищают изоляцию от грозовых и коммутационных импульсов.
- Разъединители: позволяют создавать видимый разрыв цепи для безопасного обслуживания оборудования.
- Несущие конструкции: стальные многогранные опоры, обладающие высокой прочностью при малом весе.
- Системы страховки: жесткие анкерные линии (ЖАЛ) для безопасного подъема персонала на площадки обслуживания.
Этапы реализации проекта
Процесс создания современного ВКПП — от идеи до ввода в эксплуатацию — включает 8 критических этапов:
Сравнительные характеристики решений
| Характеристика | Закрытый ПП (ЗПП) | Цифровой ПП (ЦПП) |
|---|---|---|
| Площадь застройки | От 60 м² (здание) | Равна фундаменту опоры |
| Срок монтажа | 3–6 месяцев | 7–14 дней |
| Стоимость решения | 100% (база) | 65–70% от ЗПП |
| Дистанционное управление | Требует дооснащения | Встроено по умолчанию |
| Срок службы | 25–30 лет | До 50 лет (цинк) |
РЕЗЮМЕ
Использование переходных пунктов на базе многогранных опор — это наиболее эффективный способ развития городских электросетей. Такие решения не только экономят миллионы на аренде и покупке земли, но и обеспечивают новый уровень надежности за счет применения цифровых технологий мониторинга и современных материалов, устойчивых к коррозии.
